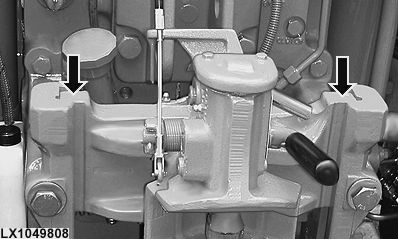

Zaczep do przyczep, sprawdzenie szyn prowadzących
LX1049808-UN-07SEP10
LX1049790-UN-20AUG10

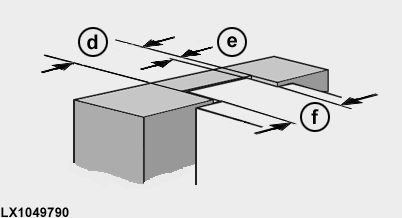

d - Szerokość szyny prowadzącej
e - Luz na szynach prowadzących
f - Grubość elementu przesuwnego
Określić luz i zużycie podzespołów (d) i (f). W tym celu, zablokować szczękę zaczepu we wszystkich możliwych położeniach, a następnie zmierzyć luz.
| Pozycja | Wielkość pomiarowa | Specyfikacja |
| Elementy prowadzące w kierunku ciągnięcia/popychania (e) | Luz | maks. 2,4 mm maks. 0.09 in. |
| Szyny prowadzące, rowek (d) w zaczepie do przyczep | Zużycie | maks. 1,2 mm maks. 0.05 in. |
| Szyny prowadzące, prowadnica zaczepu do przyczep (f) | Zużycie | maks. 0,8 mm maks. 0.03 in. |
|
OULXA64,0002753-53-20110222 |
