Sprawdzenie zaczepu do przyczep obsługiwanego ręcznie pod kątem zużycia

UWAGA: Części, które osiągnęły lub przekroczyły swoją granicę zużycia muszą być wymienione na nowe.

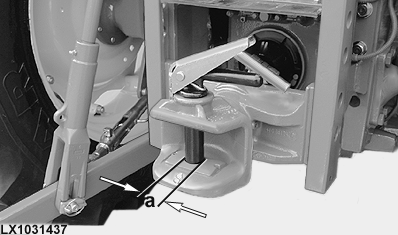

LX1031437
LX1031437-UN-24SEP03

Sprawdzić średnicę (a) sworznia zaczepu.

PozycjaWielkość pomiarowaSpecyfikacja
Sworzeń zaczepuGranica zużycia lub średnicamin. 29,0 mm min. 1.14 in.

LX1047989
LX1047989-UN-23SEP09

Sprawdzić dopuszczalny luz pionowy sworznia zaczepu.

PozycjaWielkość pomiarowaSpecyfikacja
Sworzeń zaczepuLuzmaks. 6 mm maks. 0.24 in.

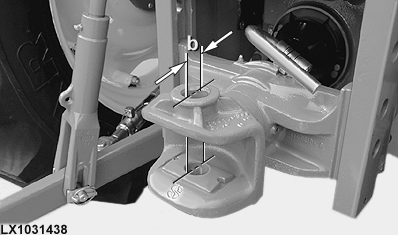

LX1031438
LX1031438-UN-24SEP03

Sprawdzić średnicę (b) otworu na sworzeń.

PozycjaWielkość pomiarowaSpecyfikacja
Górne i dolne otwory na sworzeń (mierzone w kierunku jazdy)Granica zużycia lub średnicamaks. 35,0 mm (owal) maks. 1.38 in. (owal)

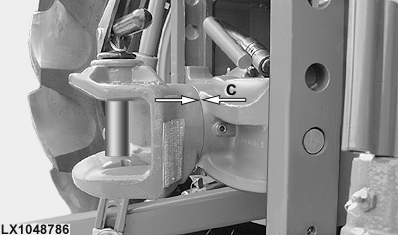

LX1048786
LX1048786-UN-09DEC09

Ustalić luz (c) pomiędzy zaczepem i korpusem.

PozycjaWielkość pomiarowaSpecyfikacja
Zaczep do przyczep i korpusLuzmaks. 3,0 mm maks. 0.12 in.

OULXA64,0002754-53-20110222
