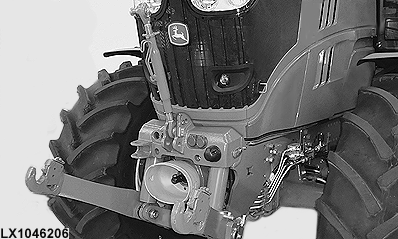

Ekonomiczny zaczep przedni

LX1046206-UN-22JUN11

Zaczep przedni może być obsługiwany za pomocą zaworu hydrauliki zewnętrznej I.

Cięgło dolne, blokada haka

LX1035378-UN-18JAN05

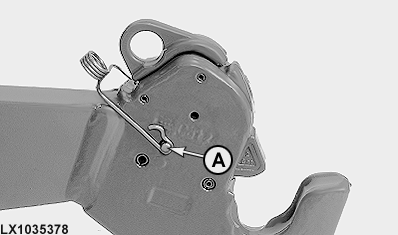

A — Zestaw części zabezpieczających

UWAGA: W przypadku przyłączenia sprzętu o nierównomiernie rozłożonym obciążeniu (np. kosiarki z bocznym wysięgnikiem) albo podczas jazdy wśród wysokich roślin lub wykonywania prac leśnych haki cięgieł dolnych muszą być zabezpieczone przed przypadkowym otwarciem.

Użyć zestawu części AL165485 John Deere™ do zabezpieczenia obu haków złącza.

Położenia cięgieł dolnych

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

LX1046209-UN-22JUN11

B — cięgła dolne zablokowane

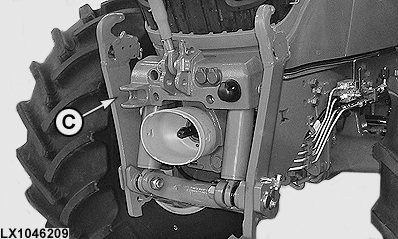

C — cięgła dolne w położeniu transportowym

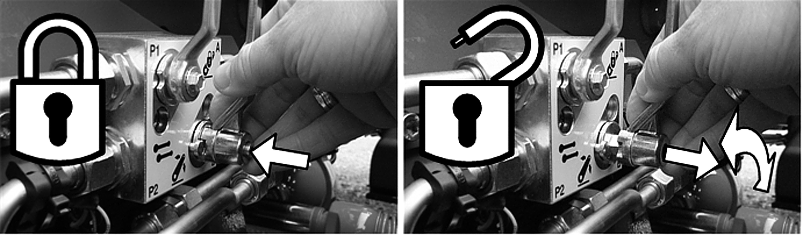

Zawór odcinający

LX1054666-UN-10APR12

LX1046210-UN-22JUN11

LX1046211-UN-22JUN11

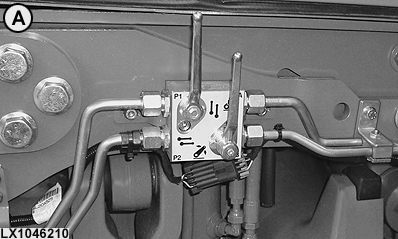

Dodatkowy zawór odcinający umożliwia następujące ustawienia:

A — przepływ oleju zablokowany

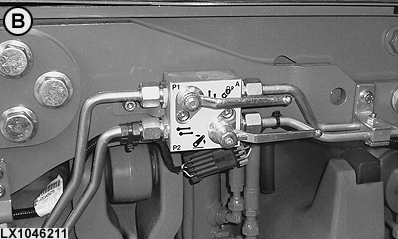

B — podnoszenie i opuszczanie pod ciśnieniem oleju

UWAGA: Jeśli SCV I jest wyposażony w dodatkowe złącza z tyłu (do sprzętu przyłączanego z tyłu), przed pracą ze sprzętem obsługiwanym za pomocą SCV I należy zablokować zawór odcinający (A).

WSKAZÓWKA: Jeśli z kosiarką używany jest łańcuch ograniczający wysokość cięcia, wybrać ustawienie (B) w celu uniknięcia uszkodzeń. Dodatkowo ustawić SCV I w położeniu pływającym w celu opuszczenia kosiarki.

Zawór prędkości opuszczania

LX1046212-UN-22JUN11

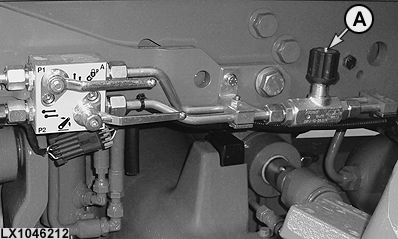

Zawór prędkości opuszczania (A) umożliwia kontrolowane opuszczanie zaczepu przedniego. Zawór prędkości opuszczania można ustawić w dowolnym położeniu (bezstopniowo) pomiędzy położeniem otwarcia (obrócony do końca w kierunku przeciwnym do ruchu wskazówek zegara) i położeniem pełnego zamknięcia (obrócony do końca w kierunku zgodnym z ruchem wskazówek zegara) (maks. 10 obrotów).

Prędkość opuszczania została ustawiona fabrycznie na ok. 5–6 sekund (4 obroty w kierunku przeciwnym do ruchu wskazówek zegara).

Złącza i 7-stykowe gniazdo (ECE) z przodu

LX1046213-UN-22JUN11

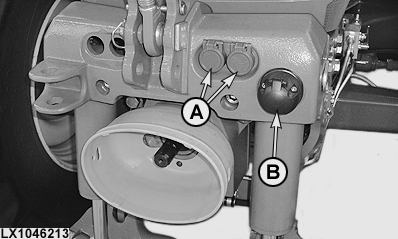

A — złącza, zawór hydrauliki zewnętrznej II

Złącza (A) są zasilane olejem przez SCV II.

UWAGA: Gdy zamontowany jest sprzęt zawieszany z przodu, nie podłączać żadnego innego odbiornika do zaworu hydrauliki zewnętrznej II.

UWAGA: Maksymalne ciśnienie gotowości układu hydraulicznego wynosi 20000 kPa (200 barów; 2900 psi). Dla własnego bezpieczeństwa i zapewnienia prawidłowego działania układu stosować tylko oryginalne części John Deere.

Złącza umożliwiają przyłączanie i odłączanie przewodów hydraulicznych tylko w warunkach bezciśnieniowych.

Aby podłączyć przewód, mocno wcisnąć jego wtyczkę do złącza.

Aby odłączyć przewód, mocno go pociągnąć.

B — 7-stykowe gniazdo (ECE) z przodu

Gniazdo służy do podłączania urządzeń elektrycznych zamontowanych na sprzęcie. Jeśli przednie kierunkowskazy oraz inne światła ciągnika są zasłonięte, należy zawsze używać dodatkowego oświetlenia zamontowanego na sprzęcie.

Wsporniki dla sprężyn adaptera koszącego (jeśli są na wyposażeniu)

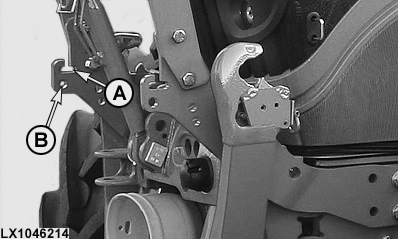

LX1046214-UN-22JUN11

A — otwór do przyłączenia łańcucha

B — otwór do zahaczenia sprężyny

Otwór (A) służy do przyłączenia łańcucha ograniczającego wysokość cięcia.

WSKAZÓWKA: W takim przypadku wybrać ustawienie (B) zaworu odcinającego w celu uniknięcia uszkodzeń. Dodatkowo ustawić SCV I w położeniu pływającym w celu opuszczenia kosiarki.

Sprężynę tłumienia można zahaczyć w otworze (B).

Bezpieczeństwo

UWAGA: Podczas używania zaczepu przedniego należy przestrzegać maksymalnych obciążeń osi i nośności opon.

UWAGA: Sprzęty zawieszany z przodu pogarsza charakterystykę jazdy ciągnika. Dostosowywać użytkowanie pojazdu do zmian dynamiki jazdy ciągnika.

UWAGA: Gdy pozostawia się ciągnik bez opieki, zawsze opuszczać sprzęt zawieszany z przodu na podłoże.

UWAGA: Przed podłączeniem sprzętu do jednego z przednich szybkozłączy opuścić sprzęt zawieszany z przodu na podłoże i wyłączyć silnik.

UWAGA: Pamiętać zawsze, że wymiary przedniej części ciągnika zmieniły się; uważać zwłaszcza przy wyjeżdżaniu z gospodarstwa lub pola oraz na drogach publicznych i skrzyżowaniach. W przypadku wątpliwości poprosić o pomoc drugą osobę.

UWAGA: Stosować się do przepisów dotyczących oświetlenia. Sprzęt zawieszany z przodu może zasłaniać reflektory i kierunkowskazy. W tym przypadku stosować dodatkowe oświetlenie.

UWAGA: Gdy zaczep przedni nie jest używany, cięgła dolne zawsze powinny być złożone do góry.
