Montaż obciążników przednich

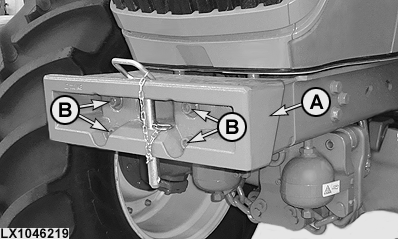

LX1046219-UN-22JUN11

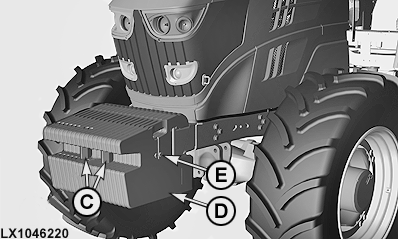

LX1046220-UN-22JUN11

A - Obciążnik podstawowy

B - Śruby ustalające

C - Szczęka

D - Dodatkowe obciążniki

E - Śruby

Można zamontować jeden obciążnik podstawowy (A) i do 18-u dodatkowych obciążników (D).

WAŻNE: Dokręcić śruby mocujące (B) obciążnik podstawowy (A) momentem 600 Nm (440 lb-ft), a śruby (E) na obciążnikach dodatkowych (D) momentem 230 Nm (170 lb-ft).

Na ciągniku można zainstalować do 18 dodatkowych obciążników (D).

Obciążniki dostarczane i montowane w Unii Europejskiej i w Ameryce Północnej różnią się od siebie.

Region	Masa obciążnika dodatkowego	Masa z 18 obciążnikami dodatkowymi
Unia Europejska, nr części: L38451..............	50 kg (110 lb)	900 kg (1980 lb)
Ameryka Północna, nr części: R127764 ..............	43 kg (95 lb)	774 kg (1710 lb)

Każde zwiększenie masy o 10 kg (22 lb) zwiększa obciążenie przedniej osi o 12 kg (26.5 lb).

WAŻNE: Jeśli zakłada się sześć lub więcej obciążników dodatkowych, trzeba je rozmieścić w formie szczęki (C).

Szczęka zaczepu może być używana do manewrowania i holowania tylko na utwardzonych powierzchniach dróg.
