Mocowanie do obciążnika podstawowego

LX1046223-UN-13JUL11

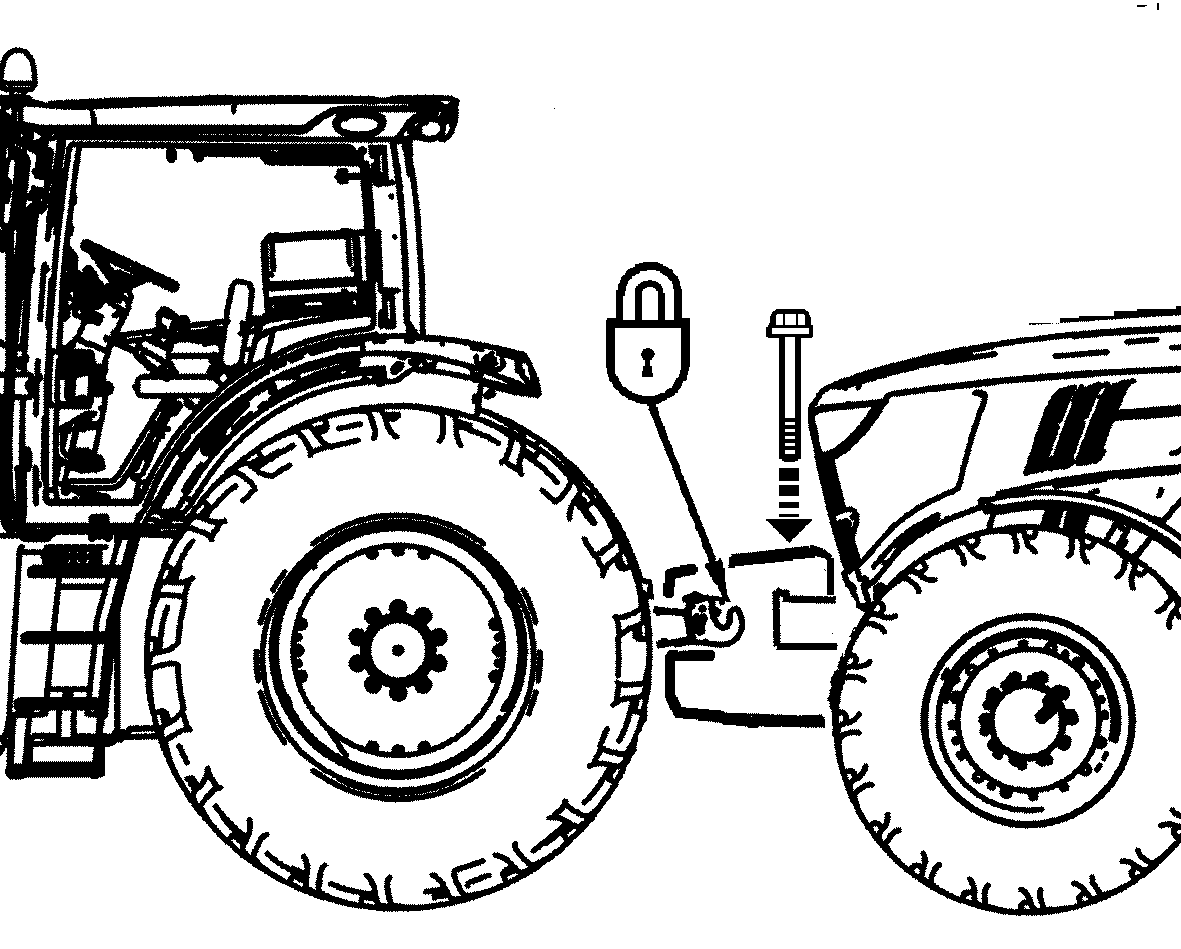

Zawiesić obciążnik stabilizacyjny na cięgłach dolnych innego odpowiedniego ciągnika i cofać ten ciągnik ku przodowi ciągnika, na którym obciążnik ma być zainstalowany.

WSKAZÓWKA: Nie ma możliwości dodatkowego stosowania normalnych obciążników przednich, gdy jest zamocowany obciążnik stabilizacyjny. Jedynym wyjątkiem od tego jest zestaw obciążników 180 kg (400 lb).

Opuścić obciążnik stabilizacyjny na obciążnik podstawowy. Sprawdzić prawidłowość połączenia obciążników.

Na tym etapie NIE odłączać obciążnika stabilizacyjnego od cięgieł dolnych ciągnika podtrzymującego. Najpierw włożyć i dokręcić śrubę ustalającą i stosować się do podanych niżej zaleceń.

UWAGA: Upewnić się że nikt nie przebywa w niebezpiecznej strefie.

UWAGA: W ciągniku, do którego jest mocowany obciążnik stabilizacyjny, włączyć blokadę postojową.

UWAGA: W ciągniku "podtrzymującym" wybrać regulację pozycyjną podnośnika.

UWAGA: Upewnić się, że haki cięgieł dolnych zostały prawidłowo założone.

WAŻNE: Montowanie z przodu jest dozwolone tylko dla ciągników z napędem kół przednich!

WAŻNE: Nie przekraczać dopuszczalnych nośności osi i opon oraz obręczy kół. Patrz instrukcja obsługi i informacje producenta.

WAŻNE: Przy montażu NIE używać cięgła górnego.

LX013465-UN-03APR96

UWAGA: Utrzymywać podwieszony obciążnik stabilizacyjny, aż śruba ustalająca zostanie całkowicie wkręcona i mocno osadzona. Upewnić się również, że nakrętka oporowa (A) styka się z obciążnikiem podstawowym.

Dokręcić śrubę momentem 300 Nm (220 lb.-ft.).

Teraz zwolnić cięgła dolne i wkręcić wałek nośny w obciążnik do oporu.

LX1046224-UN-13JUL11

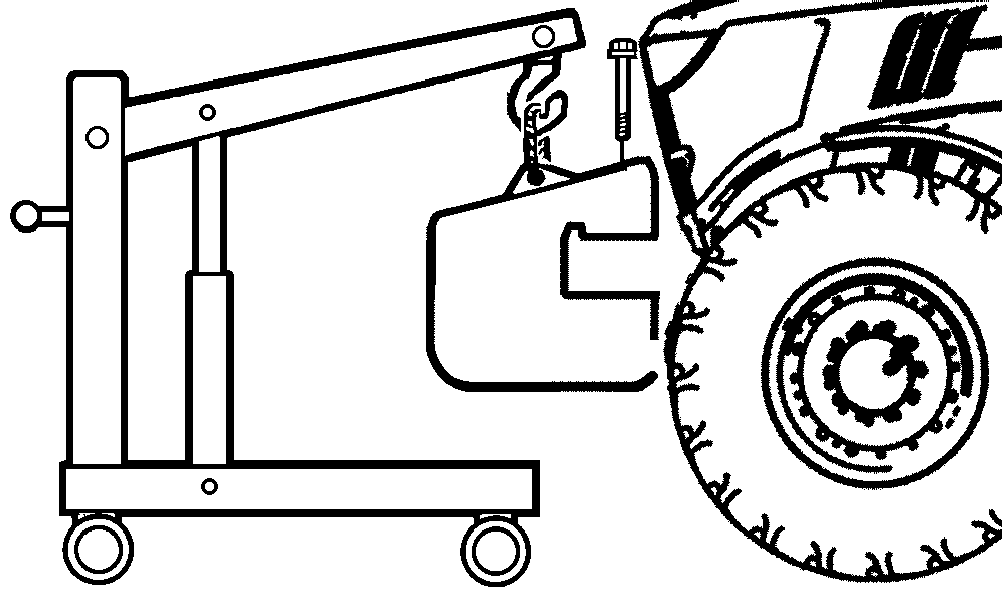

Obciążnik stabilizacyjny może być założony za pomocą dźwigu lub odpowiedniego podnośnika. Podwiesić obciążnik za oczko w odlewie.

Gdy obciążnik stabilizacyjny zostanie osadzony na obciążniku podstawowym, należy założyć śrubę ustalającą. Nie odłączać urządzenia dźwigowego, zanim śruba ustalająca nie zostanie założona.

Dokręcić śrubę ustalająca momentem 300 Nm (220 lb.-ft.).

UWAGA: Utrzymywać podwieszony obciążnik stabilizacyjny, aż śruba ustalająca zostanie całkowicie wkręcona a nakrętka oporowa zetknie się z obciążnikiem podstawowym.

UWAGA: Przy stosowaniu powszechnie dostępnego sprzętu podnoszącego upewnić się, że jego udźwig jest wystarczający.

UWAGA: Stosować tylko zalecane urządzenia podnoszące.
