Osłona WOM

LX1053295-UN-21SEP11

LX1049906-UN-18FEB11

TS276-UN-23AUG88

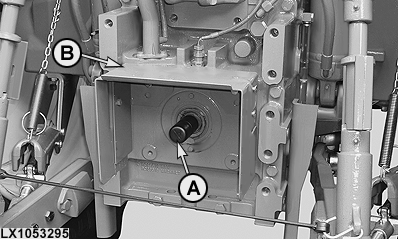

UWAGA: Nasadkę WOM (A) zdejmować tylko wtedy, gdy WOM ma być wykorzystywany.

Natychmiast po odłączeniu narzędzia napędzanego przez WOM, ponownie nałożyć nasadkę na końcówkę WOM.

Osłonę główną (B) można złożyć do góry, aby umożliwić podłączenie narzędzia, ale po tym trzeba ją opuścić. Są różne wersje osłony WOM, nie pokazane tutaj.

UWAGA: Nigdy nie pracować z WOM, zanim osłona główna nie zostanie ustawiona w położeniu pokazanym na rysunku. Wyłączać WOM przed podniesieniem narzędzia.

UWAGA: Przed rozpoczęciem pracy z WOM, trzeba upewnić się co do maksymalnego dozwolonego kąta wygięcia przegubu na wale napędowym. Podczas pracy osłona WOM nie może się stykać z wałem napędowym. Jest to szczególnie istotne podczas zakręcania.

W przypadku WOM typu 3 (średnica 45 mm, 20 wypustów), prześwit w obszarze osłony WOM może być ograniczony. Należy mieć to na uwadze podczas pracy; uniknąć niepotrzebnego uszkodzenia.

Nosić rękawice podczas podłączania WOM.

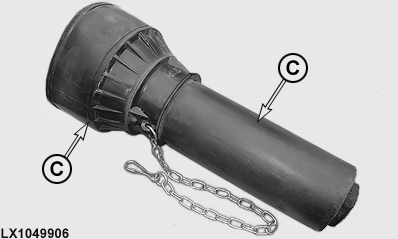

UWAGA: Zawsze zakładać osłonę (C) na wał napędowy i zabezpieczać ją przed obracaniem się razem z wałem. Nie uruchamiać wału napędowego bez osłony, która całkowicie pokrywa WOM i nie obraca się wraz z nim.
