Mechaniczna dźwignia wielofunkcyjna z tłumieniem ładowacza czołowego

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

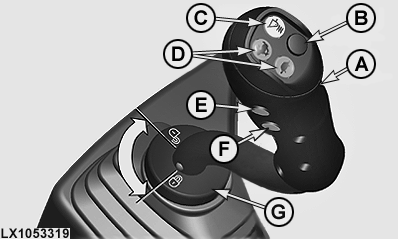

A - Dźwignia wielofunkcyjna

B - Przycisk Memo (nie dla Ameryki Północnej)

C - Przycisk aktywacji tłumienia ładowacza czołowego

D - Przyciski zmiany biegów

E - Przycisk, zawór rozdzielczy 1 na przednim narzędziu (nie dla Ameryki Północnej)

F - Przycisk, zawór rozdzielczy 2 na przednim narzędziu (nie dla Ameryki Północnej)

G - Pierścień blokujący (blokada transportowa)

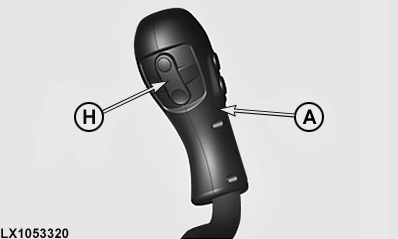

H - Przełącznik wychylny podnoszenia/opuszczania

Funkcje podstawowe:

• Obrócić pierścień blokujący w prawo = zablokować
• Obrócić pierścień blokujący w lewo = odblokować
• Dźwignia do tyłu = podnoszenie ładowacza czołowego
• Dźwignia do przodu, do osiągnięcia wyczuwalnego oporu = opuszczanie ładowacza czołowego
• Dźwignia do przodu, poza położenie wyczuwalnego oporu (zapadka) = ładowacz czołowy w położeniu pływającym
• Dźwignia w lewo = przechylanie czerpaka do góry
• Dźwignia w prawo = przechylanie czerpaka w dół

Funkcje zaawansowane i programowanie:

Dźwignia wielofunkcyjna (A) umożliwia jednoczesną obsługę dwóch zaworów sterujących (M-ICV). Trzeci zawór sterujący jest uruchamiany przełącznikiem wychylnym (H), co pozwala na sterowanie dodatkową funkcją.

Jeśli przycisk Memo (B) jest wciśnięty podczas podnoszenia lub opuszczania, ładowacz czołowy przesunie się tylko do wstępnie ustalonego położenia.

Naciskanie przycisków (E) i (F) uruchamia zawory rozdzielcze narzędzia, umożliwiając sterowanie dodatkowymi funkcjami.

WSKAZÓWKA: Aby uzyskać więcej informacji, patrz instrukcja obsługi sprzętu. Tłumienie ładowacza czołowego musi zostać uaktywnione, aby mogło być używane.

Tłumienie ładowacza czołowego włącza się i wyłącza przyciskiem (C). Gdy tłumienie ładowacza czołowego jest włączone, świeci się dioda na przycisku (C).

Przyciski zmiany biegów (D) umożliwiają przełączanie biegów przekładni.

UWAGA: Dźwignia wielofunkcyjna musi być zablokowana, gdy ładowacz czołowy nie jest używany. W tym celu obrócić pierścień blokujący (G) i upewnić się, że dźwigni wielofunkcyjnej nie da się poruszyć. W przeciwnym razie może dojść do przypadkowego uruchomienia ładowacza czołowego, gdy ciągnik jest w ruchu, co z kolei może doprowadzić do poważnego wypadku.

Włączanie i wyłączanie tłumienia ładowacza czołowego

1. Przytrzymać przycisk (C), a następnie włączyć stacyjkę.
2. Przytrzymać przycisk (C) przez następne 5 sekund (co najmniej), aż dioda na przycisku zacznie migać.
3. Zwolnić przycisk i nacisnąć go ponownie w ciągu 5 sekund, aby wejść do trybu programowania.
4. Aktualny tryb programowania tłumienia ładowacza czołowego jest pokazywany w następujący sposób:

   Dioda wyłączona przez cały czas==> tłumienie ładowacza czołowego nieaktywne

   Dioda świeci przez cały czas ==> tłumienie ładowacza czołowego aktywne

5. Nacisnąć przycisk (C), aby uaktywnić lub deaktywować tłumienie ładowacza czołowego.
6. Aby wyjść z trybu programowania i zapamiętać ustawienie, nacisnąć dowolny przycisk na dźwigni wielofunkcyjnej lub wyłączyć stacyjkę.
