Regulowana oś przednia — sprawdzenie zbieżności kół

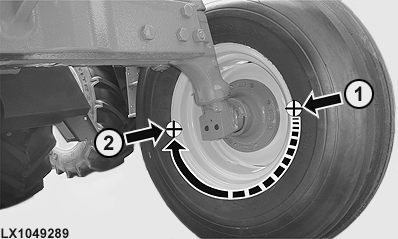

LX1049289-UN-09JUN10

Pokazano regulowaną oś przednią typu A

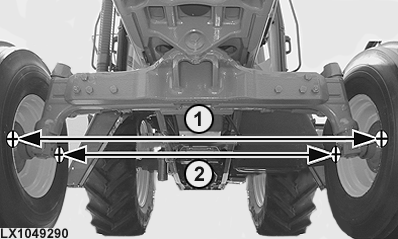

LX1049290-UN-09JUN10

Pokazano regulowaną oś przednią typu A

1. Upewnić się, że koła są ustawione do jazdy na wprost, przejeżdżając ciągnikiem w linii prostej ok. 15 m (50 ft).

   UWAGA: Silnik powinien być wyłączony podczas wykonywania pomiarów, a ciągnik zabezpieczony przed toczeniem.

2. Najpierw umieścić znaki (+) na wysokości osi z przodu (1) każdego z dwóch przednich kół.

3. Zmierzyć z przodu odległość (1) od krawędzi prawej obręczy do krawędzi lewej obręczy i zanotować wynik pomiaru.

4. Przetoczyć ciągnik do przodu o pół obwodu przedniego koła tak, aby znak (+) znalazł się z tyłu (2).

5. Zmierzyć z tyłu odległość (2) od krawędzi prawej obręczy do krawędzi lewej obręczy i zanotować wynik pomiaru.

Wymiar z przodu (1) musi być o 3 do 9 mm (0.12 do 0.35 in.) mniejszy niż wymiar z tyłu (2).
