Uruchamianie silnika za pomocą dodatkowego akumulatora

LX1053355-UN-10JAN12

UWAGA: Uruchamianie ciągnika z dodatkowego akumulatora jest dozwolone tylko wtedy, gdy ciągnik jest wyposażony w specjalne złącza przeznaczone do tego celu, autoryzowane przez John Deere™. Jeśli ciągnik nie jest wyposażony w złącza do podłączania dodatkowego akumulatora, np. posiada niskoprofilowane stanowisko operatora, rozładowany lub uszkodzony akumulator należy zastąpić odpowiednio naładowanym akumulatorem. Zlecić tę czynność dealerowi John Deere™.

UWAGA: Niebezpieczeństwo zranienia, niebezpieczeństwo wybuchu! Przedsięwziąć środki ostrożności, patrz Bezpieczne postępowanie z akumulatorem, w sekcji 05.

UWAGA: Przed wykonaniem podłączeń upewnić się, że biegunowość jest prawidłowa.

PODŁĄCZANIE: Podłączać przewód dodatni (+) w pierwszej kolejności, a następnie przewód ujemny (—). ODŁĄCZANIE: Odłączać przewód ujemny (—) w pierwszej kolejności, a następnie przewód dodatni (+). Odwrotna biegunowość może uszkodzić układ elektryczny.

WAŻNE: Przewody startowe można podłączać tylko do końcówek (+) i (—) przeznaczonych do tego celu.

Przy uruchamianiu z dodatkowego akumulatora użyć przewodów, których nie można nieprawidłowo podłączyć (nie dopuścić do odwrotnej biegunowości) o przekroju ok. 70 mm²; ponadto, końcówki muszą być zaizolowane.

WAŻNE: Jeśli silnik ma być uruchomiony przy użyciu dodatkowego akumulatora lub pracować przez krótki czas bez akumulatora, nie przekraczać 1000 obr/min. Ponadto, stosować dodatkowe obciążenie prądowe (światła) podczas pracy silnika.

WAŻNE: Przy odłączonym akumulatorze prawidłowo zaizolować przewód dodatni (+) akumulatora, aby zabezpieczyć alternator przed uszkodzeniem. Patrz również Ważne instrukcje dotyczące alternatora, w sekcji 85.

Większość ciągników jest wyposażona w złącza umożliwiające rozruch przy użyciu dodatkowego 12-woltowego akumulatora.¹

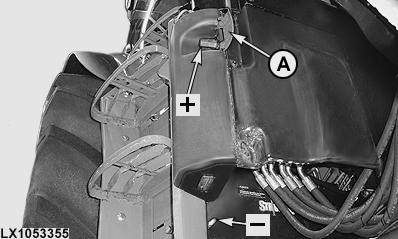

Aby podłączyć dodatkowy akumulator, podnieść pokrywę (A) i połączyć bieguny dodatnie (+) przed połączeniem biegunów ujemnych (—).

Po zakończeniu pracy, najpierw odłączyć biegun ujemny (—), a następnie biegun dodatni (+). Zamknąć pokrywę (A).
