Zmiana końcówki tylnego WOM

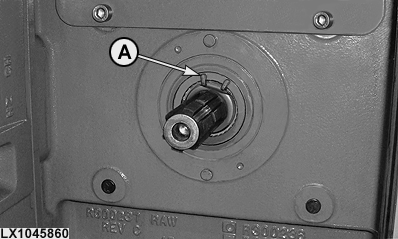

LX1045860-UN-09FEB11

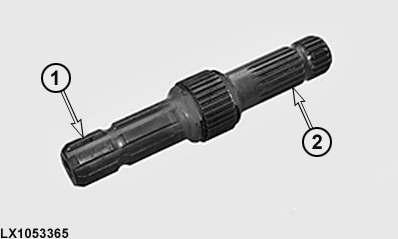

LX1053365-UN-16JAN12

1 - Typ 1 / 6 wypustów

2 - Typ 2 / 21 wypustów

A - Pierścień sprężynujący

UWAGA: Włączyć położenie postojowe i wyłączyć silnik. Wyjąć kluczyk ze stacyjki, aby zapobiec niepożądanemu uruchomieniu silnika.

Tylny WOM może być używany z wykorzystaniem różnych końcówek.

Końcówka WOM	Nominalna moc wyjściowa narzędzia
Typ 1 / 6 wypustów przy 540 obr/min..............	do 70 kW
Typ 1 / 6 wypustów przy 1000 obr/min..............	do 92 kW
Typ 2 / 21 wypustów przy 1000 obr/min..............	do 115 kW

Aby zmienić końcówkę WOM, wyłączyć silnik i usunąć wszelkie zanieczyszczenia z końcówki wałka.

Ścisnąć pierścień sprężynujący (A) przy użyciu kombinerek i zdjąć końcówkę WOM razem z pierścieniem sprężynującym.

Przed zamontowaniem końcówki WOM, oczyścić ją i pokryć SMAREM POLIMOCZNIKOWYM SD John Deere.

Aby zamontować, umieścić pierścień sprężynujący (A) w rowku końcówki WOM i ścisnąć kombinerkami, a następnie zainstalować końcówkę w obudowie WOM. Upewnić się, że pierścień sprężynujący (A) jest poprawnie osadzony.

Musi być możliwe obrócenie końcówki WOM ręką przy wyłączonym silniku.
