Podnoszenie ciągnika na podnośniku - punkty podparcia

Na rysunku pokazano zalecane punkty podparcia ciągnika na podnośniku. Używać stabilnego podnośnika o odpowiedniej sile podnoszenia. Patrz Specyfikacje, Obciążenia i masy, w sekcji 145.

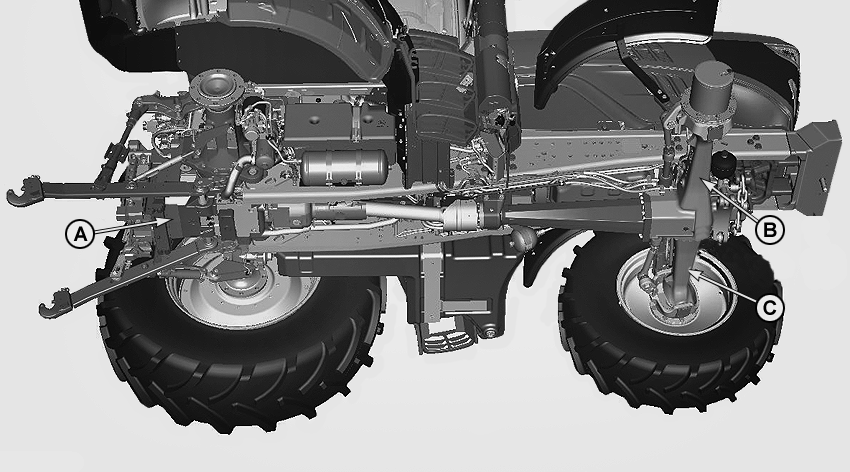

LX1057721-UN-15JUN12

A - Podnoszenie tyłu ciągnika, np. aby zdjąć tylne koło

B - Podnoszenie prawego końca osi, np. aby zdjąć prawe przednie koło

C - Podnoszenie lewego końca osi, np. aby zdjąć lewe przednie koło

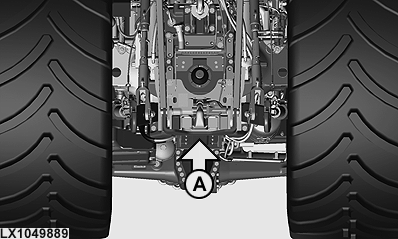

LX1049889-UN-11FEB11

Z hydraulicznym zaczepem do przyczep jednoosiowych

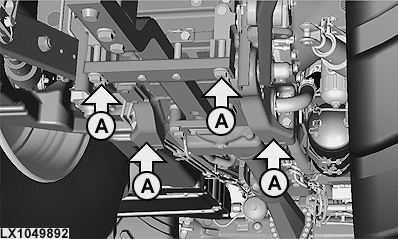

LX1049892-UN-11FEB11

Bez hydraulicznego zaczepu do przyczep jednoosiowych

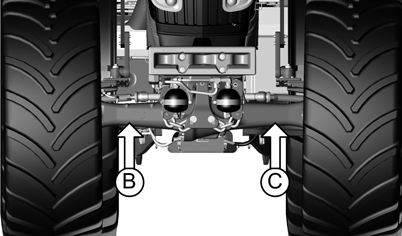

LX1057720-UN-15JUN12

Podnoszenie osi w celu zmiany przedniego koła

B - Podnoszenie prawego końca osi w celu zdjęcia prawego przedniego koła

C - Podnoszenie lewego końca osi w celu zdjęcia lewego przedniego koła

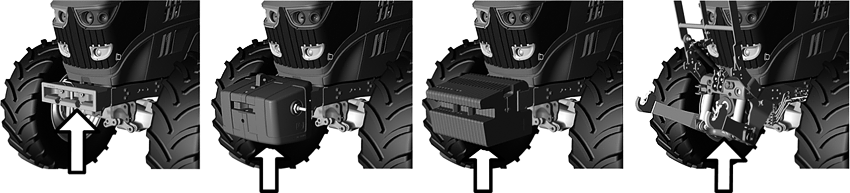

LX1057719-UN-15JUN12

Podnoszenie przedniej środkowej części ciągnika (w zależności od wyposażenia ciągnika)

UWAGA:

JT07211-UN-14DEC06

Podpory JT02043 i JT02044

LX1049890-UN-11FEB11

JT02043 - Podpora, 482 do 736 mm (19 to 29 in.)

JT02044 - Podpora, 863 do 1117 mm (34 to 44 in.)

Umieścić antypoślizgową podkładkę lub blok, tak duże jak to możliwe, pomiędzy urządzeniem do podnoszenia i ciągnikiem.

Podnosić ciągnik tylko na twardym, poziomym podłożu.

Przed przystąpieniem do dalszych prac przy ciągniku, najpierw zabezpieczyć go za pomocą odpowiednich podpór. Pokazane tu narzędzia specjalne John Deere mogą posłużyć do tego celu. Te podpory są dostępne u dealera John Deere.
