Wymiana pasa napędowego - silniki 4-cylindrowe

LX1053313-UN-09APR13

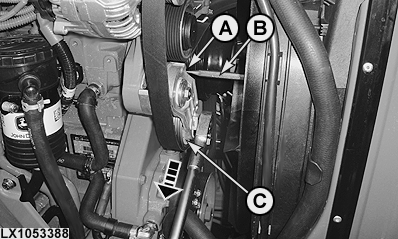

LX1053388-UN-28FEB12

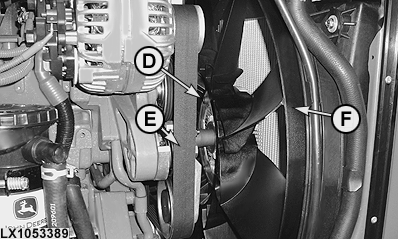

LX1053389-UN-28FEB12

A - Otwór

B - Metalowy kołek

C - Rolka napinająca

D - Śruby z łbem ząbkowanym (6 szt.)

E - Pas napędowy

F - Wentylator

WSKAZÓWKA: W ciągnikach z przednim WOM, pas napędowy musi być wymieniany przez dealera John Deere.

Pociągnąć zatrzask i podnieść maskę.

UWAGA: Odłączyć przewód masowy (—) od akumulatora.

Przy użyciu klucza kwadratowego obrócić rolkę napinającą (C) (patrz strzałka) tak, aby otwory (A) w płycie podstawowej i krzywce ustawiły się współosiowo. Włożyć metalowy kołek o średnicy 5 mm (0.2 in.) (B) w dwa, ustawione współosiowo otwory i zabezpieczyć rolkę napinającą.

Wykręcić sześć śrub (D) z wentylatora.

Zdjąć pas napędowy (E) nad wentylatorem (F).

Założyć pas napędowy zgodnie z jego prowadzeniem i ponownie zwolnić napinacz pasa.

Aby napiąć, obrócić nieco rolkę napinającą uwalniając metalowy kołek i wyciągnąć go z otworów. Napinacz pasa napędowego powróci automatycznie w położenie napinania.

WAŻNE: Podczas montażu zawsze stosować nowe śruby z łbem ząbkowanym.

Założyć wentylator (F) i dokręcić nowe śruby z łbem ząbkowanym (D) wg następującej specyfikacji.

Pozycja	Wielkość pomiarowa	Specyfikacja
Mocowanie wentylatora	Moment dokręcania	22 – 28 Nm 16 – 21 lb.-ft.

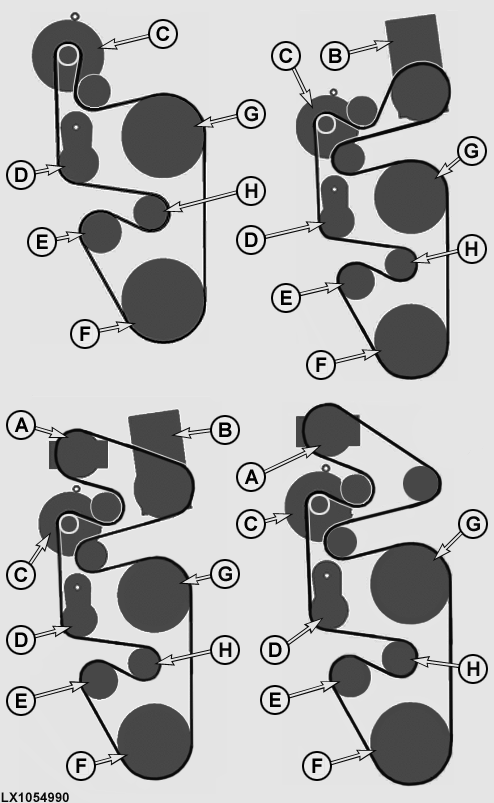

Prowadzenie pasa napędowego

LX1054990-UN-12DEC11

A - Sprężarka (układ klimatyzacji)

B - Sprężarka (hamulce pneumatyczne)

C - Alternator

D - Napinacz pasa

E - Pompa płynu chłodzącego

F - Wał korbowy

G - Koło pasowe wentylatora

H - Rolka prowadząca
