Rama montażowa ładowacza czołowego dla ładowaczy H310 i H340

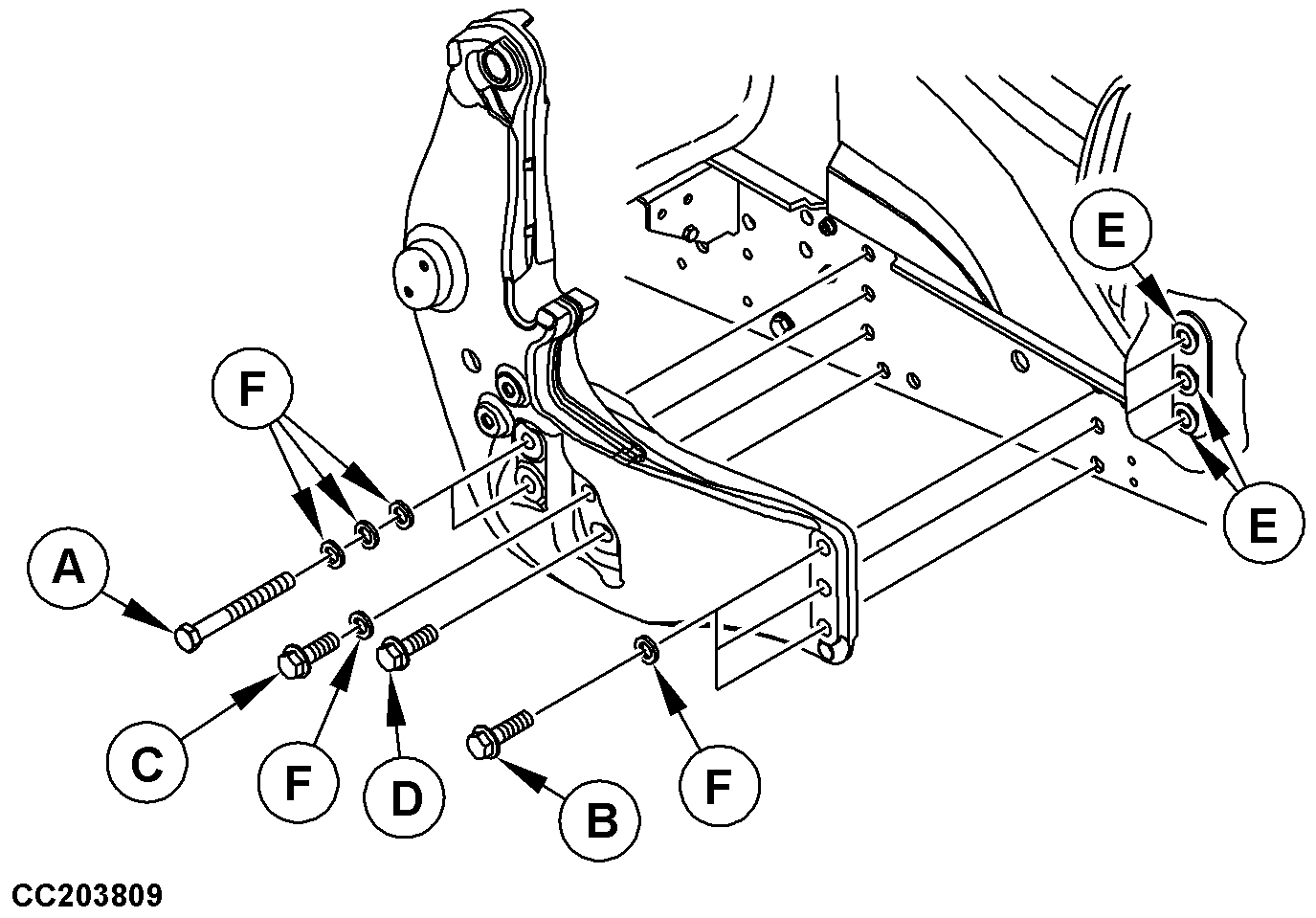

CC203809-UN-18JUL13

Elementy mocujące używane do ram montażowych ładowacza czołowego John Deere™
Pozycja	Przeznaczenie	Standard	Identyfikator gwintu	Identyfikator / gatunek	Powłoka
(A)	Śruba	ISO4014	M20 x 2,5 x 170	10.9	Cynk
(B)	Śruba z kołnierzem	JDS121	M20 x 2,5 x 70	10.9	Cynk
(C)	Śruba z kołnierzem	JDS123	M20 x 2,5 x 60	10.9	Cynk
(D)	Śruba z kołnierzem	JDS123	M20 x 2,5 x 55	10.9	Cynk
(E)	Nakrętka sześciokątna z kołnierzem	ISO4161	M20 x 2,5	10

Elementy mocujące używane do ram montażowych ładowacza czołowego John Deere™
Pozycja	Przeznaczenie	Standard	Średnica wewnętrzna	Średnica zewnętrzna	Grubość	Materiał	Powłoka
(F)	Podkładka	JDS130	22 mm (0.9 in.)	37 mm (1.5 in.)	3 mm (0.1 in.)	100HV	Cynk

WAŻNE: W sprzedaży dostępny jest sprawdzony i zatwierdzony przez John Deere™ ładowacz czołowy.

Przy montażu ram montażowych ładowacza czołowego John Deere™ używać tylko odpowiednich elementów mocujących, jak pokazano na rysunku powyżej.

Sprawdzać momenty dokręcenia śrub mocujących w regularnych odstępach czasu. Postępować zgodnie z instrukcją obsługi i instrukcją montażową ładowacza czołowego.

Pozycja	Wielkość pomiarowa	Specyfikacja
Śruba	Moment dokręcania	620 N·m (457 lb-ft)

Pozycja	Wielkość pomiarowa	Specyfikacja
Śruba z kołnierzem	Moment dokręcania	620 N·m (457 lb-ft)
