Cięgła dolne, kategoria 2 i 3N — regulacja szerokości rozstawu

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1053434-UN-29MAR12

LX001750-UN-05APR00

A - Pokrywa uchylna

B - Pierścień

C - Kołek

D - Dystans

E - Cięgło dolne

F - Ogranicznik bocznych wychyleń

G - Rowek, kategoria 2 lub 3N (szerokości rozstawu 870 mm zmierzona pomiędzy środkami przegubów kulowych)

H - Dźwignia

Podjechać ciągnikiem do środka narzędzia. Wyjąć pierścień (B) i podnieść pokrywę uchylną (A). Przy użyciu dźwigni (H) wyregulować szerokość rozstawu dla kategorii 2 lub 3N na 870 mm.

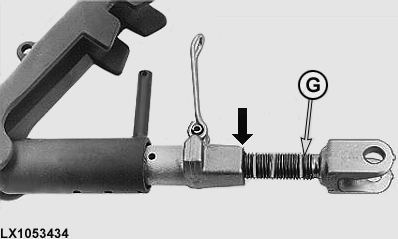

Podczas regulacji szerokości rozstawu (870 mm, zmierzona pomiędzy środkami przegubów kulowych) wykorzystywać rowek (G) jako wskaźnik.

Rowek (G) powinien być wyrównany z krawędzią (patrz strzałka).

Następnie umieścić dźwignię (H) na kołku (C), opuścić pokrywę uchylną (A) i zabezpieczyć ją za pomocą pierścienia (B). Na końcu wyregulować tuleję dystansową (D).

WAŻNE: Szerokość rozstawu musi być wystarczająco duża, aby zabezpieczyć cięgła dolne (E) przed zawieszeniem na ogranicznikach bocznych wychyleń (F). W przeciwnym razie, może nastąpić uszkodzenie mechaniczne.
