Przełączanie przekładni PowrQuad™ PLUS

LX1056682-UN-05JUL12

LX1056684-UN-05JUL12

LX1056683-UN-05JUL12

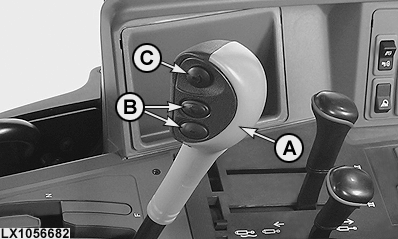

A - Dźwignia przełączania zakresów

B - Przyciski zmiany biegów

C - Przycisk sprzęgła ręcznego

E - Przełącznik zmiany biegów (dodatkowy)

F - Dźwignia rewersera

Biegi zmienia się za pomocą dźwigni przełączania zakresów (A), przycisków zmiany biegów (B) lub przełącznika zmiany biegów (E) i dźwigni rewersera (F). Sprzęgło ręczne jest obsługiwane przyciskiem (C).
Przed uruchomieniem silnika ustawić dźwignię rewersera (F) w położeniu neutralnym. Aby ruszyć, najpierw przesunąć dźwignię przełączania zakresów (A) do położenia żądanego zakresu, a następnie dźwignię rewersera do położenia żądanego kierunku jazdy.

UWAGA: Jeśli silnik jest uruchomiony i zakres został wybrany, przesunięcie dźwigni rewersera powoduje ruszenie ciągnika z miejsca.

Aby przełączyć zakres, trzeba wcisnąć pedał sprzęgła lub przycisk sprzęgła ręcznego. Do zmiany biegów lub kierunku jazdy nie jest konieczne uruchomienie sprzęgła.
Aby zaparkować ciągnik, przesunąć dźwignię rewersera (F) w położenie neutralne, następnie włączyć blokadę postojową na dźwigni przełączania zakresów (A).

WAŻNE: Włączać blokadę postojową tylko przy zatrzymanym ciągniku.

WSKAZÓWKA: Jeśli dźwignia przełączania zakresów (A) zostanie przesunięta w położenie postojowe, a dźwignia rewersera (F) nie jest w położeniu neutralnym, rozlegnie się alarm dźwiękowy i zapali się niebieska kontrolka INFO. Gdy silnik zostanie wyłączony, dźwignia rewersera pozostaje w wybranym położeniu, ale przekładnia przełącza się w położenie neutralne.

Jeśli podczas uruchamiania silnika dźwignia rewersera nie znajduje się w położeniu neutralnym, rozlegnie się alarm dźwiękowy i na wyświetlaczu cyfrowym pojawi się odpowiedni komunikat.

Jeśli dźwignia rewersera zostanie przesunięta poza położenie neutralne przy włączonej blokadzie postojowej, rozlegnie się alarm dźwiękowy i zapali się niebieska kontrolka INFO. Aby ciągnik ruszył, najpierw ustawić dźwignię przełączania zakresów w położeniu zakresu, a następnie przesunąć dźwignię rewersera z położenia neutralnego w żądane położenie.

Sprzęgło ręczne

Nacisnąć przycisk (C), sprzęgło zostanie rozłączone. Można wówczas wybierać zakresy lub zatrzymać ciągnik. Zwolnić przycisk (C), sprzęgło zostanie załączone w sposób modulowany. Poniższa informacja odnosi się do ciągników wyposażonych w przełącznik siedziska (przełącznik obecności operatora):
Jeśli w ciągu ostatnich 3 sekund przed zwolnieniem przycisku siedzisko nie było obciążone i nie został uruchomiony pedał sprzęgła lub pedał hamulca, ciągnik nie poruszy się, nawet jeśli dźwignia rewersera jest ustawiona w położeniu jazdy do przodu lub do tyłu. Na wyświetlaczu cyfrowym pojawi się komunikat. Aby ciągnik ruszył, ustawić dźwignię rewersera w położeniu neutralnym, a następnie przesunąć ją z powrotem w położenie wybranego kierunku.

WSKAZÓWKA: Sprzęgło ręczne nie nadaje się do wolnego podjeżdżania (pełzania) do sprzętu.

Sprzęgło ręczne można aktywować i dezaktywować w adresie PTQ167. Patrz Dostosowanie do wymagań własnych w Obsługa i wchodzenie do adresów diagnostycznych przy użyciu wyświetlacza cyfrowego (poziom użytkownika), sekcja Kody diagnostyczne i dostosowanie do wymagań własnych.

Optymalny sposób zmiany biegów dla jazdy pod obciążeniem (transport) przy wyłączonym dopasowaniu prędkości:

1. Wybrać zakres odpowiedni do ruszenia z miejsca pod obciążeniem.
2. Włączyć pierwszy bieg.
3. Jadąc, zmieniać zakresy w górę, aż do uzyskania najwyższego zakresu.
4. Zmieniać biegi w górę.

Optymalny sposób zmiany biegów dla jazdy pod obciążeniem (transport) przy włączonym dopasowaniu prędkości:

1. Wybrać zakres odpowiedni do ruszenia z miejsca pod obciążeniem.
2. Włączyć pierwszy bieg.
3. Jadąc, zmieniać biegi w górę, aż do uzyskania najwyższego biegu.
4. Wybrać następny zakres; funkcja dopasowania prędkości automatycznie wybierze bieg odpowiadający prędkości jazdy.
5. Zmieniać biegi w górę i zmieniać zakresy, aż do uzyskania żądanej prędkości jazdy.

Praca w niskich temperaturach

Niska temperatura oleju (0°C, 32°F) może wpływać na działanie dźwigni rewersera. W temperaturach poniżej –10°C (14°F) zmiana kierunku ruchu może wymagać dłuższego czasu. Poniżej +5°C (41°F) łagodna zmiana biegów SoftShift jest nieaktywna.

W pewnych okolicznościach w celu ruszenia ciągnikiem może być konieczne kilkukrotne przestawienie dźwigni rewersera. Po rozgrzaniu oleju działanie układu powraca normy.

Ograniczenia w przypadku braku sygnału prędkości

Jeśli zespół sterujący "zauważy" brak sygnału prędkości, w każdym zakresie dostępne będą tylko trzy pierwsze biegi.

Tryb awaryjny

LX234748-UN-30SEP15

W tym celu zatrzymać silnik, wyjąć złącze (A) (skrzynka bezpieczników/przekaźników), obrócić je o 90° w prawo i włożyć z powrotem.

Napis Come Home musi być na górze.

Patrz również bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™ w sekcji Obsługa — w razie potrzeby.

WSKAZÓWKA: W trybie awaryjnym prędkość silnika jest ograniczona do 1500 obr./min i dostępny jest tylko pierwszy bieg w każdym zakresie. Sprzęgło ręczne NIE jest dostępne.
