Siedzisko pneumatyczne Comfort MSG95AL

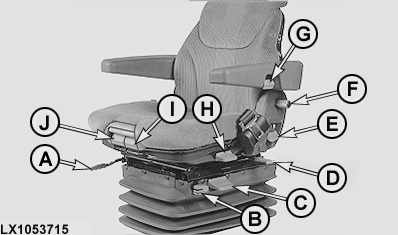

LX1053715-UN-29JUN11

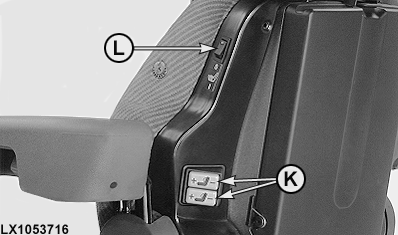

LX1053716-UN-29JUN11

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub sprzętu.

• A — Regulacja do przodu/do tyłu

Pociągnąć dźwignię (A) i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia wskoczyła na swoje miejsce.

• B — Regulacja zawieszenia do przodu/do tyłu

• Dźwignia (B) do przodu — zawieszenie nie porusza się do przodu/do tyłu
• Dźwignia (B) do tyłu — zawieszenie porusza się do przodu/do tyłu

• C — Regulacja do masy operatora

Podczas wykonywania regulacji siedziska do masy operatora operator musi siedzieć na siedzisku. Uruchomić silnik, poczekać aż siedzisko osiądzie, następnie na krótko pociągnąć dźwignię (C) do góry. Siedzisko dostosuje się automatycznie do masy operatora.

WSKAZÓWKA: Siedzisko operatora można wyregulować do masy 50–130 kg (110–285 lb).

• C — Regulacja wysokości

Po dostosowaniu siedziska do masy operatora można dowolnie ustawić wysokość siedziska. Aby wyregulować wysokość, pociągnąć dźwignię (C) do góry do oporu lub popchnąć ją w dół. Jeśli podczas regulacji wysokości zostanie osiągnięta górna lub dolna granica, uruchamiana jest regulacja automatyczna, aby zapewnić minimum ruchu w górę i w dół (zawieszenie).

• D — Regulacja poprzeczna zawieszenia

• Dźwignia (D) do przodu — zawieszenie porusza się w poprzek
• Dźwignia (D) do tyłu — zawieszenie nie porusza się w poprzek

• E — Regulacja pochylenia oparcia

Pociągnąć dźwignię (E) i ustawić oparcie siedziska pod żądanym kątem. Pozwolić, aby dźwignia wskoczyła na swoje miejsce.

• F — Regulacja wysokości podłokietników

Pokrętło (F) umożliwia ustawienie wysokości podłokietnika w jednej z 5 pozycji.

• G — Regulacja pochylenia podłokietników

Pokrętło (G) umożliwia regulację pochylenia podłokietnika (bezstopniowo). Aby opuścić podłokietnik o 30°, wcisnąć regulator pochylenia podłokietnika (G) w podłokietnik.

• H — Regulacja obrotu

WAŻNE: Obracać siedzisko w lewo tylko przy wsiadaniu i wysiadaniu.

Funkcja obrotu siedziska jest obsługiwana dźwignią (H) w następujący sposób:

Pociągnięcie dźwigni w górę umożliwia swobodny obrót siedziska w lewo i w prawo o 15°. Naciśnięcie dźwigni w dół blokuje siedzisko w najbliższym położeniu oddalonym o 7,5°.

WSKAZÓWKA: W przypadku wersji z dźwignią wielofunkcyjną na podłokietniku obracać siedzisko operatora w lewo tylko o 7,5°. Unikać kolizji z kierownicą.

• I — Regulacja pochylenia siedziska

Pociągnąć uchwyt (I) do góry i ustawić siedzisko pod żądanym kątem. Pozwolić, aby uchwyt wskoczył na swoje miejsce.

• J — Regulacja poduszki siedziska

Pociągnąć uchwyt (J) do góry i ustawić poduszkę siedziska w żądanym położeniu. Pozwolić, aby uchwyt wskoczył na swoje miejsce.

• K — Regulacja podpory lędźwiowej oparcia

Wyregulować położenie podpory lędźwiowej przy użyciu przełączników wychylnych (K).

• L — Nagrzewnica siedziska

Przełącznik (L) służy do włączania i wyłączania nagrzewnicy siedziska.
