Siedzisko Comfort MSG83

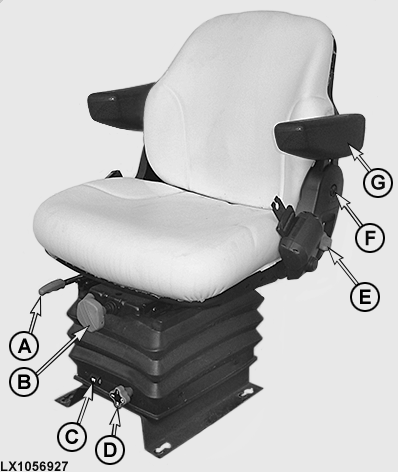

LX1056927-UN-12MAY14

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub sprzętu.

• A — Regulacja do przodu/do tyłu

Pociągnąć dźwignię (A) i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia wskoczyła na swoje miejsce.

• B — Regulacja do masy operatora

Podczas wykonywania regulacji siedziska do masy operatora operator musi siedzieć na siedzisku. Aby wyregulować siedzisko do masy operatora, poczekać aż siedzisko osiądzie, następnie wyregulować zawieszenie za pomocą korby (B).

WSKAZÓWKA: Siedzisko operatora można wyregulować do masy 50–130 kg (110–285 lb).

• C — Wskaźnik masy

Sprawdzić ustawienie masy na wskaźniku (C).

• D — Regulacja wysokości siedziska

Aby wyregulować wysokość siedziska, umieścić obciążenie na siedzisku i za pomocą pokrętła (D) wyregulować wysokość siedziska.

Wysokość siedziska można ustawić na jedną z czterech pozycji, od 0 (najniższa) do III (najwyższa).

• E — Regulacja pochylenia oparcia

Pociągnąć dźwignię (E) do góry i przytrzymać. Ustawić oparcie pod odpowiednim kątem i pozwolić, aby dźwignia wskoczyła na swoje miejsce z kliknięciem.

• F — Regulacja wysokości podłokietników

Zdjąć pokrywę (F) po obu stronach, poluzować nakrętkę sześciokątną i ustawić podłokietnik w żądanym położeniu. Dokręcić nakrętkę sześciokątną i założyć pokrywę (F).

• G — Podłokietniki z możliwością składania

W celu ułatwienia zajmowania miejsca na siedzisku i wstawania z siedziska podłokietniki (G) można składać.
