Cięgło górne

LX1053277-UN-21SEP11

WAŻNE: Przed przystąpieniem do pracy upewnić się, że podniesione narzędzie nie styka się ciągnikiem. W takim przypadku zwrócić uwagę na ustawienia długości cięgła górnego i maksymalnej wysokości podnoszenia.

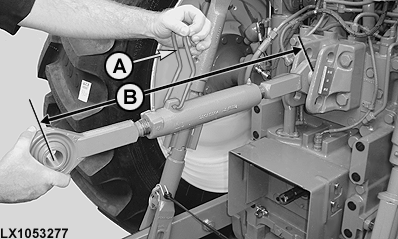

Długość cięgła górnego można wyregulować za pomocą uchwytu regulacyjnego. Podnieść uchwyt regulacyjny (A) i obracać nim do uzyskania wymaganej długości.

• Długość minimalna 530 mm (20.9 in.)
• Długość maksymalna 725 mm (28.5 in.)

Nie odbiegać od podanych wymiarów. Rowki w gwincie wskazują maksymalne dopuszczalne ustawienie. Gwinty nie mogą być wykręcone ani kawałek dalej poza korpus. Po wyregulowaniu przestawić uchwyt ponownie w dół, na cięgło górne. Przetknąć sworzeń mocujący przez otwory gniazda we wsporniku narzędzia i otwór cięgła górnego, a następnie zabezpieczyć.
