Wieszaki

LX1035446-UN-14JAN05

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

A - Uchwyt regulacyjny

B - Blokada

C - Widełki

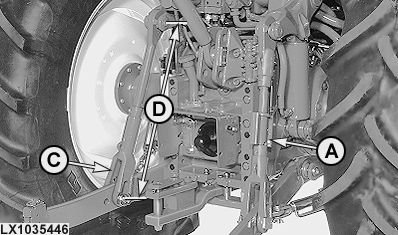

D - Długość regulowana

E - Ograniczniki (2 na każdy wieszak)

Większy prześwit transportowy można uzyskać przez skrócenie wieszaków. Bardzo duże głębokości robocze uzyskuje się przy wydłużonych wieszakach.

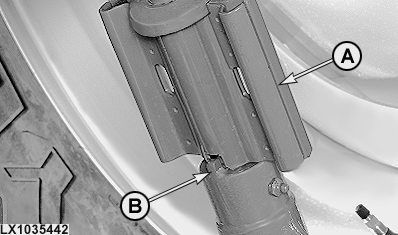

Aby wypoziomować narzędzie poprzecznie należy wyregulować jeden wieszak. Do regulacji wieszaka wykorzystuje się uchwyt (A). Podnieść uchwyt (A) z blokady (B) i ustawić żądaną długość wieszaka. Po zakończeniu regulacji popchnąć uchwyt (A) w dół i zabezpieczyć go blokadą (B).

Aby wyregulować lewy wieszak:

• Jeżeli jest wyposażony w uchwyt regulacyjny, postępować tak samo jak dla wieszaka prawego.
• Jeżeli nie jest wyposażony w uchwyt regulacyjny, należy odłączyć go od cięgła dolnego i wkręcić lub wykręcić widełki wieszaka (C).

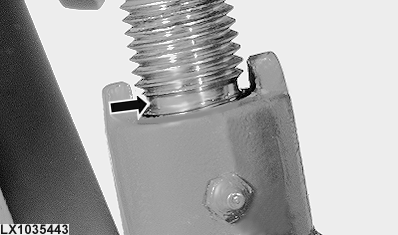

Długość (D) wieszaków musi być utrzymana w określonych granicach. Rowek w gwincie każdego wieszaka wskazuje maksymalne dopuszczalne ustawienie. Gwinty nie mogą być wykręcone ani kawałek dalej poza korpus.

• Długość minimalna 705 mm (27.8 in.)
• Długość maksymalna 865 mm (34.1 in.)

WSKAZÓWKA: Podane długości odnoszą się do wieszaków zablokowanych na sztywno w cięgłach dolnych (bez położenia pływającego w pionie).

WSKAZÓWKA: Przy krótkich wieszakach uzyskuje się niewielką wysokość podnoszenia i maksymalną siłę podnoszenia.

Przy długich wieszakach uzyskuje się dużą wysokość podnoszenia i mniejszą siłę podnoszenia.

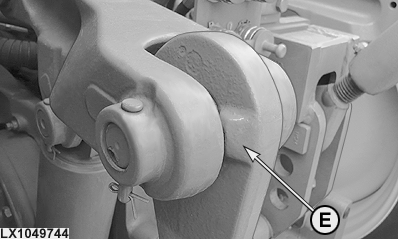

WAŻNE: Po podłączeniu wieszaków do ramion podnoszących upewnić się, że ograniczniki (E) są przez cały czas z tyłu, jak pokazano.

WAŻNE: NIE pozwalać na kontakt cięgieł dolnych lub wieszaków z oponami lub innymi podzespołami ciągnika. Odstęp pomiędzy wieszakami i oponami można zwiększyć montując wieszaki w przednich otworach cięgieł dolnych.

Gdy cięgła dolne są podniesione (nawet przy niepodłączonym narzędziu), stabilizatory hydrauliczne lub mechaniczne muszą być zablokowane.
