Dźwignia wielofunkcyjna (mechaniczna) - standard

LX1056728-UN-23JUL12

LX1056732-UN-23JUL12

LX1054600-UN-10OCT11

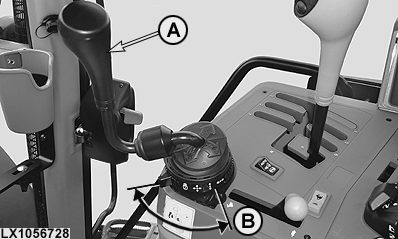

A - Dźwignia wielofunkcyjna

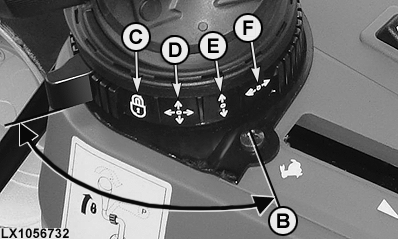

B - Położenie wybieraka

C - Blokada (blokada transportowa)

D - Zawory hydrauliki zewnętrznej III i IV aktywne

E - Zawór hydrauliki zewnętrznej III aktywny

F - Zawór hydrauliki zewnętrznej IV aktywny

Dźwignia wielofunkcyjna (A) umożliwia indywidualną lub jednoczesną obsługę dwóch zaworów sterujących (III i IV).

Można zrealizować następujące funkcje np. podczas obsługi ładowacza czołowego przy użyciu dźwigni wielofunkcyjnej:

SCV III — Położenie wybieraka (E) lub (D)

• Dźwignia do tyłu = podnoszenie
• Dźwignia do przodu = opuszczanie

SCV IV — Położenie wybieraka (F) lub (D)

• Dźwignia w lewo = podnoszenie i przechylanie w górę
• Dźwignia w prawo = opuszczanie i przechylanie w dół

UWAGA: Gdy SCV III i IV nie są używane, dźwignia wielofunkcyjna musi być zablokowana, np. w położeniu wybieraka (C). W tym celu obrócić pierścień blokujący w lewo do oporu i upewnić się, że dźwigni wielofunkcyjnej nie da się poruszyć. W przeciwnym razie, może dojść do przypadkowego uruchomienia ładowacza czołowego gdy ciągnik jest w ruchu, co z kolei może doprowadzić do poważnego wypadku.
