Oś napędu kół przednich — sprawdzenie zbieżności kół

LX202536-UN-29JUL13

LX1046204-UN-16JUN11

1. Upewnić się, że koła są ustawione do jazdy na wprost, przejeżdżając w linii prostej ok. 15 m (50 ft).

   UWAGA: Silnik powinien być wyłączony podczas wykonywania pomiarów, a ciągnik zabezpieczony przed toczeniem.

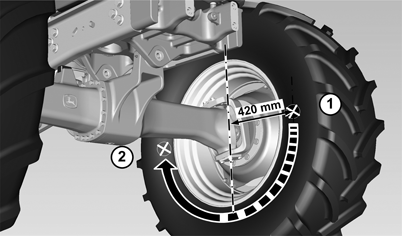

2. Zaczynając od środka koła, zmierzyć odległość 420 mm (16.5 in.) i umieścić znak X (1) po wewnętrznej stronie na obydwu kołach. Oba znaki muszą być na wysokości osi (w połowie średnicy koła).

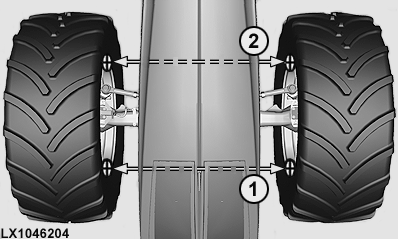

3. Zmierzyć odległość (1) z przodu od prawego do lewego koła i zapisać wynik pomiaru.

4. Przetoczyć ciągnik do przodu o pół obwodu przedniego koła, tak aby znak (X) znalazł się z tyłu (2).

5. Zmierzyć odległość (2) z tyłu i zapisać wynik pomiaru.

Pomiar (1) z przodu musi zgadzać się z pomiarem (2) z tyłu. Dopuszczalna jest odchyłka ± 1,5 mm (0.06 in.).
