Przyłączanie narzędzia do tylnego WOM

LX1036484-UN-23JAN06

LX1057573-UN-06SEP12

UWAGA: Wyłączyć silnik i WOM przed przyłączeniem osprzętu napędzanego przez WOM.

UWAGA: Narzędzia o dużej bezwładności nie zatrzymują się w chwili przełączenia WOM w położenie wyłączenia. NIE zbliżać się do narzędzia poruszającego się siłą rozpędu. Nie wykonywać żadnych prac przy narzędziu, dopóki się nie zatrzyma.

UWAGA: Zawsze przed czyszczeniem, regulacją lub smarowaniem maszyny napędzanej przez WOM, trzypunktowego układu zawieszenia lub wału napędowego upewnić się, że WOM jest wyłączon, silnik zatrzymany, a kluczyk wyjęty ze stacyjki.

WAŻNE: Patrz odpowiednie instrukcje dotyczące użytkowania w tej sekcji.

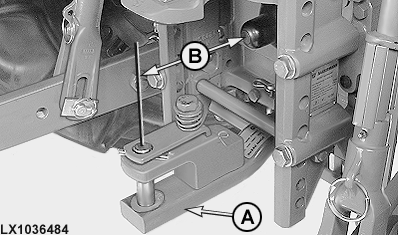

1. Ustawić wychylny zaczep rolniczy (A) równolegle do wałka WOM i zablokować w tym położeniu.
2. Odległość (B) pomiędzy końcem wałka WOM i otworem zaczepu rolniczego różni się w zależności od typu używanej końcówki WOM. Odległość musi być prawidłowa.

   Końcówka WOM	Odległość do zaczepu rolniczego
   	Kategoria 2
   Typ 1 / 6 wypustów..............	350 mm (13.8 in.)
   Typ 2 / 21 wypustów..............	400 mm (15.7 in.)

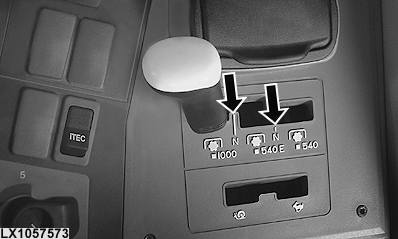

Jeśli wypusty WOM nie są zgrane z rowkami w wale przegubowym, przy wyłączonym silniku przesunąć dźwignię prędkości WOM na pozycję N i ręcznie obrócić wałek WOM w prawidłowe położenie.
