Dwuczęściowa oś przednia — szerokości rozstawu kół przednich z obręczami 2-położeniowymi — ciągniki 6130M i 6140M

LX1057502-UN-26MAY15

Dwuczęściowa oś przednia

LX1053400-UN-07MAR12

WAŻNE: Postępować zgodnie z instrukcjami regulacji rozstawu kół przednich z obręczami 2-położeniowymi.

WAŻNE: Poniższe tabele dotyczą wyłącznie kół wyposażonych w standardowe obręcze. Obręcze niestandardowe mogą być wciskane na inne głębokości. W związku z tym wartości podane w tabelach NIE będą mieć w takim przypadku zastosowania.

WAŻNE: Po ustawieniu rozstawu kół wyregulować błotniki i ograniczniki skrętu. Następnie wychylić oś przednią przy kierownicy obróconej do oporu. Jeśli koła lub błotniki stykają się z elementami ciągnika, wyregulować ograniczniki skrętu.

Patrz "Dwuczęściowa oś przednia — regulacja błotników obrotowych i ograniczników skrętu — oś przednia 740" oraz "Zapobieganie stykaniu się kół przednich lub błotników z elementami ciągnika" w tej sekcji.

WSKAZÓWKA: W niektórych krajach całkowita szerokość pojazdu nie może przekraczać 2,55 m (100 in.) podczas jazdy po drogach publicznych.

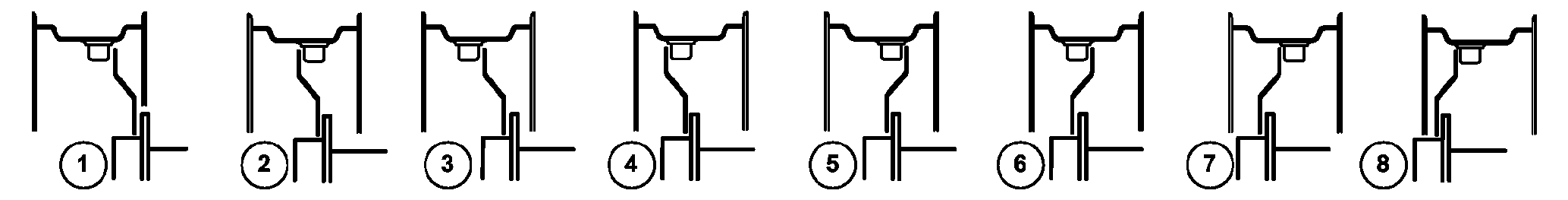

LX1056921-UN-21AUG13

		Ustawienie rozstawu kół przy dostawie	Ustawienie rozstawu kół przednich Układ obręczy i tarczy koła					Ustawienie rozstawu kół przy dostawie	Ustawienie rozstawu kół przednich Układ obręczy i tarczy koła
Opony:			1	2		Opony:			1	2
13.6R28	mm	1816	1816	1724		420/70R28	mm	1816	1816	1724
	in.	71.50	71.50	67.87			in.	71.50	71.50	67.87
14.9R24	mm	1818	1818	1722		420/85R24	mm	1816	1816	1720
	in.	71.57	71.57	67.80			in.	71.50	71.50	67.72
14.9R28	mm	1816	1816	1724		420/85R28	mm	1814	1814	1722
	in.	71.50	71.50	67.87			in.	71.42	71.42	67.80
16.9R24	mm	1816	1816	1720		440/80R24-R4	mm	1816	1816	1720
	in.	71.50	71.50	67.72			in.	71.50	71.50	67.72
16.9R28	mm	1814	1814	1722		440/80R28-R4	mm	1814	1814	1722
	in.	71.42	71.42	67.80			in.	71.42	71.42	67.80
340/85R28	mm	1816	1816	1724		480/65R24	mm	1818	1818	1722
	in.	71.50	71.50	67.87			in.	71.57	71.57	67.80
380/70R28	mm	1816	1816	1724		480/65R28	mm	1816	1816	1724
	in.	71.50	71.50	67.87			in.	71.50	71.50	67.87
380/85R24	mm	1818	1818	1722		480/70R24	mm	1816	1816	1720
	in.	71.57	71.57	67.80			in.	71.50	71.50	67.72
380/85R28	mm	1816	1816	1724		480/70R28	mm	1814	1814	1722
	in.	71.50	71.50	67.87			in.	71.42	71.42	67.80
400/80R28-R4	mm	1816	1816	1724		540/65R24	mm	1816	1816	1720
	in.	71.50	71.50	67.87			in.	71.50	71.50	67.72
420/70R24	mm	1818	1818	1722		540/65R28	mm	1814	1814	1722
	in.	71.57	71.57	67.80			in.	71.42	71.42	67.80
