Bezpieczniki i przekaźniki pod prawymi schodkami wejściowymi - silniki 4-cylindrowe

Informacje ogólne

LX1053352-UN-10JAN12

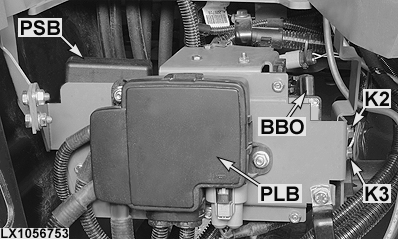

LX1056753-UN-27SEP12

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu, niż podany w tabeli.

WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników są puste; muszą pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.

Bezpieczniki i przekaźniki następujących obwodów są umieszczone za prawymi schodkami wejściowymi:

• Power Link Box (PLB)

• Power Socket Box (PSB)

Battery Brake Off (BBO)

• Przekaźnik 1 rozrusznika K002

• Przekaźnik 2 rozrusznika K003

WAŻNE: W ciągnikach wyposażonych w światło wyjścia (B), zdemontować to światło przed demontażem schodków. W tym celu wykręcić śruby (C) i zdjąć panel. Następnie wykręcić śruby światła wyjścia i zdjąć światło wyjścia (B).

Wykręcić śruby (A) mocujące schodki wejściowe i zdjąć schodki.

Zdjąć pokrywę osłaniającą bezpieczniki i przekaźniki.

Bezpieczniki i przekaźniki

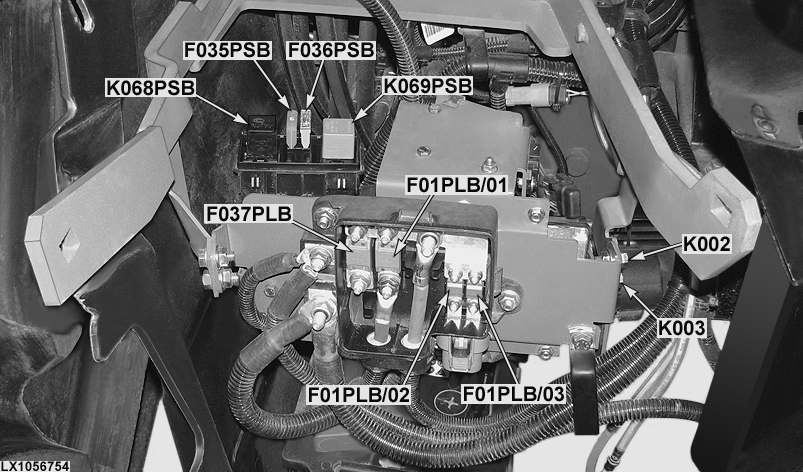

LX1056754-UN-27SEP12

Nr bezpiecznika	Prąd znamionowy (A)	Odbiornik	Nr bezpiecznika	Prąd znamionowy (A)	Odbiornik
F01PLB/01	150 A	Zasilanie skrzynki bezpieczników i przekaźników (LCS)	F031BBO	10 A	Zasilanie akumulatora (tylko z przełącznikiem odcinania akumulatora)
F01PLB/02	30 A	Zespół sterujący silnika	F035PSB	60 A	Bezpiecznik gniazd narzędzia (zasilanie podzespołów)
F01PLB/03	30 A	Przekaźnik rozrusznika	F036PSB	30 A	Bezpiecznik gniazd narzędzia (zasilanie zespołów sterujących narzędzia)
F037PLB	150 A	Bezpiecznik główny
Nr przekaźnika	Prąd znamionowy (A)	Odbiornik	Nr przekaźnika	Prąd znamionowy (A)	Odbiornik
K002	70 A	Przekaźnik 1 rozrusznika	K068PSB	70 A	Przekaźnik zasilania narzędzia (zasilanie podzespołów)
K0023	70 A	Przekaźnik 1 rozrusznika	K069PSB	20/40 A	Przekaźniki zasilania narzędzia (zasilanie zespołów sterujących narzędzia)
