Bezpieczniki i przekaźniki (LCS) - ciągniki z kabiną
Informacje ogólne

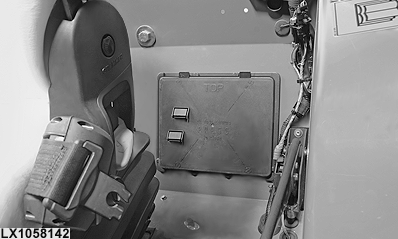

LX1058142-UN-14SEP12

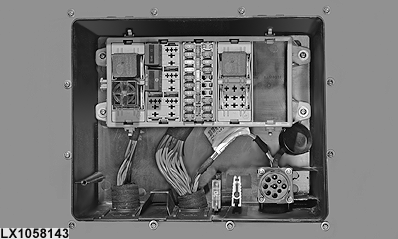

LX1058143-UN-14SEP12
WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu, niż podany w tabeli.
WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników są puste; muszą pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.
Skrzynka bezpieczników i przekaźników obwodu LCS (Load Center Secondary) znajduje się po lewej stronie za siedziskiem operatora w tylnej ściance stanowiska operatora.
Zdjąć pokrywę skrzynki bezpieczników i przekaźników.
Zestawienie skrzynki bezpieczników i przekaźników (LCS)

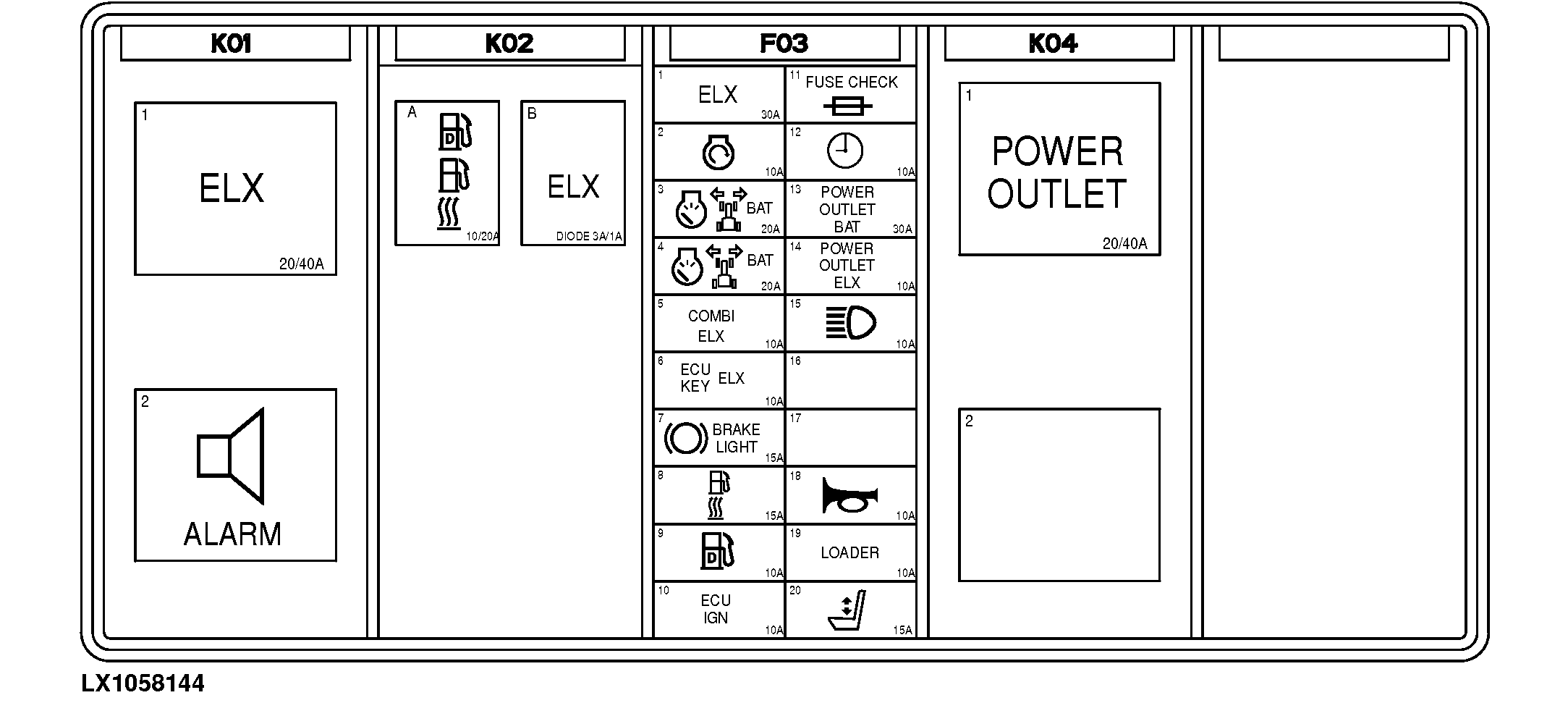

LX1058144-UN-11SEP12
Bezpieczniki i przekaźniki (LCS)
|
Nr bezpiecznika |
Prąd znamionowy (A) |
Odbiornik |
Nr bezpiecznika |
Prąd znamionowy (A) |
Odbiornik |
|---|---|---|---|---|---|
|
F03LCS/01 |
30 A |
Zasilanie elektroniki |
F03LCS/11 |
—— |
Tester bezpieczników |
|
F03LCS/02 |
10 A |
Stacyjka |
F03LCS/12 |
10 A |
Zegar (zespół przyrządów) |
|
F03LCS/03 |
20 A |
Zespół przyrządów, światło ostrzegawcze |
F03LCS/13 |
30 A |
3-stykowe gniazdo zasilające |
|
F03LCS/04 |
20 A |
Zespół przyrządów, zespół sterujący immobilizera |
F03LCS/14 |
30 A 10 A |
3-stykowe gniazdo, 7-stykowe gniazdo (SAE) 3-stykowe gniazdo zasilające (ECE) |
|
F03LCS/05 |
10 A |
Główny zespół sterujący |
F03LCS/15 |
10 A |
Światła |
|
F03LCS/06 |
10 A |
Zespół sterujący silnika, zespół sterujący immobilizera |
F03LCS/16 |
— |
Nie używany |
|
F03LCS/07 |
15 A |
Zespół czujnika pedału hamulca |
F03LCS/17 |
— |
Nie używany |
|
F03LCS/08 |
15 A |
Podgrzewacz paliwa |
F03LCS/18 |
10 A |
Sygnał dźwiękowy |
|
F03LCS/09 |
10 A |
Pompa paliwowa |
F03LCS/19 |
10 A |
Złącze ładowacza czołowego (X037-1F) |
|
F03LCS/10 |
10 A |
Zespół sterujący silnika |
F03PLB/20 |
15 A |
Siedzisko operatora |
|
Nr przekaźnika |
Prąd znamionowy (A) |
Opis |
Nr przekaźnika |
Prąd znamionowy (A) |
Opis |
|
K01LCS/1 |
20/40 A |
Przekaźnik zasilania elektroniki (ELX) |
K02LCS/A |
10/20 A |
Przekaźnik pompy paliwowej i podgrzewacza paliwa |
|
K01LCS/2 |
— |
Alarm akustyczny, informacje o podzespołach |
K02LCS/B |
1 A |
Dioda zasilania elektroniki |
|
K04LCS/1 |
20/40 A |
Przekaźnik 3-stykowego gniazda |
K02LCS/B |
3 A |
Dioda alarmu akustycznego |
|
K04LCS/2 |
— |
Nie używany |
|||
|
OULXA64,0002C24-53-20120927 |
