Bezpieczniki i przekaźniki (LCS) i (FRM), informacje ogólne ࡧ— ciągniki z kabiną

Informacje ogólne

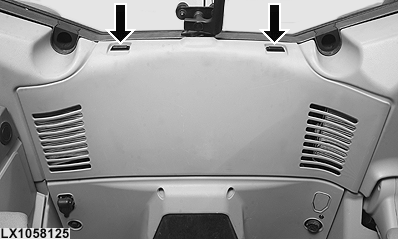

LX1058125-UN-06SEP12

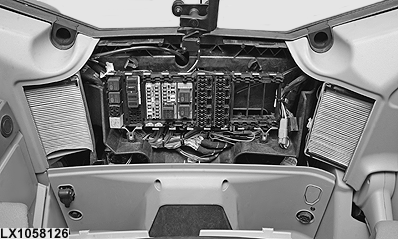

LX1058126-UN-06SEP12

Skrzynka bezpieczników i przekaźników (LCS) lub (FRM)

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o amperażu wyższym, niż podany na schemacie rozmieszczenia.

WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników są puste; muszą one pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.

WSKAZÓWKA: W zależności od wyposażenia ciągnika mogą nie być zainstalowane wszystkie pokazane poniżej bezpieczniki i przekaźniki.

Skrzynka bezpieczników obwodu FRa Me (FRM) znajduje się w obrębie ramki skrzynki bezpieczników i przekaźników (LCS) za siedziskiem operatora, poniżej tylnego okna.

Zdjąć pokrywę skrzynki bezpieczników i przekaźników (LCS).

Przypisanie położeń bezpieczników i przekaźników dla danego roku modelowego ciągnika — patrz "Przegląd — bezpieczniki i przekaźniki (LCS) i (FRM)" na następnych stronach.
