Regulowana oś przednia typu A — szerokości rozstawu kół bez przedłużeń osi

LX234746
LX234746-UN-28AUG15

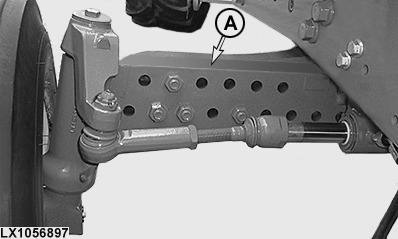

Regulowana oś przednia typu A

LX1056897
LX1056897-UN-04JUN13

Regulowana oś przednia bez przedłużeń osi

W przypadku regulowanej osi przedniej (A) bez przedłużeń osi można ustawić jedną z 7 szerokości rozstawu kół.

WAŻNE: Do pracy z ładowaczem czołowym wybrać szerokość rozstawu kół z zakresu 1700–1860 mm (66.9–73.2 in.).

Jeśli koła były zdejmowane do regulacji rozstawu, dokręcić śruby kół momentem 310 Nm (230 lb-ft).

Po regulacji rozstawu dokręcić śruby osi momentem 400 Nm (300 lb.-ft.).

WAŻNE: Po regulacji rozstawu sprawdzić moment dokręcenia tych śrub po 4 i 8 godzinach pracy, a następnie sprawdzać go często przez najbliższe 100 godzin pracy.

Opony

Położenie zaworu opony

Położenie otworu osi


1

2

3

4

5

6

10.00-16

Na zewnątrz

1524 mm

(60.0 in.)

1626 mm

(64.0 in.)

1728 mm

(68.0 in.)

1830 mm

(72.0 in.)

1932 mm

(76.1 in.)

2034 mm

(80.1 in.)

Wewnątrz

1483 mm

(58.4 in.)

1585 mm

(62.4 in.)

1687 mm

(66.4 in.)

1789 mm

(70.4 in.)

1891 mm

(74.4 in.)

1993 mm

(78.5 in.)


11.00-16

Na zewnątrz

1522 mm

(59.9 in.)

1624 mm

(63.9 in.)

1726 mm

(67.9 in.)

1828 mm

(72.0 in.)

1930 mm

(76.0 in.)

2032 mm

(80.0 in.)

Wewnątrz

1481 mm

(58.3 in.)

1583 mm

(62.3 in.)

1685 mm

(66.3 in.)

1787 mm

(70.3 in.)

1889 mm

(74.4 in.)

1991 mm

(78.4 in.)


11L-15

Na zewnątrz

1527 mm

(60.1 in.)

1629 mm

(64.1 in.)

1731 mm

(68.1 in.)

1833 mm

(72.2 in.)

1935 mm

(76.2 in.)

2037 mm

(80.2 in.)

Wewnątrz

1486 mm

(58.5 in.)

1588 mm

(62.5 in.)

1690 mm

(66.5 in.)

1792 mm

(70.6 in.)

1894 mm

(74.6 in.)

1996 mm

(78.6 in.)
