Regulowana oś przednia typu A — szerokości rozstawu kół z przedłużeniami osi

LX234746-UN-28AUG15

Regulowana oś przednia typu A

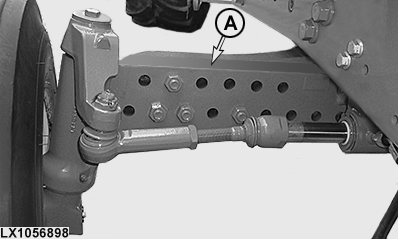

LX1056898-UN-04JUN13

Regulowana oś przednia z przedłużeniami

Regulowana oś przednia (A) posiada siedem ustawień rozstawu z przedłużeniami.

WAŻNE: Do pracy z ładowaczem czołowym wybrać szerokość rozstawu kół z zakresu 1700–1860 mm (66.9–73.2 in.).

Jeśli koła były zdejmowane do regulacji rozstawu, dokręcić śruby kół momentem 310 Nm (230 lb-ft).

Po regulacji rozstawu dokręcić śruby osi momentem 400 Nm (300 lb.-ft.).

WAŻNE: Po regulacji rozstawu sprawdzić moment dokręcenia tych śrub po 4 i 8 godzinach pracy, a następnie sprawdzać go często przez najbliższe 100 godzin pracy.

Opony	Położenie zaworu opony	Położenie otworu osi
		1	2	3	4	5	6	7
10.00-16	Na zewnątrz	1960 mm (77.0 in.)	2060 mm (81.0 in.)	2160 mm (85.0 in.)	2265 mm (89.0 in.)	2365 mm (93.0 in.)	2465 mm (97.0 in.)	2570 mm (101.0 in.)
11.00-16	Na zewnątrz	1960 mm (77.0 in.)	2060 mm (81.0 in.)	2160 mm (85.0 in.)	2265 mm (89.0 in.)	2365 mm (93.0 in.)	2465 mm (97.0 in.)	2570 mm (101.0 in.)
11L-15	Na zewnątrz	2041 mm (80.4 in.)	2141 mm (84.3 in.)	2241 mm (88.2 in.)	2346 mm (92.4 in.)	2446 mm (96.3 in.)	2546 mm (100.2 in.)	2646 mm (104.2 in.)

WSKAZÓWKA: Podczas jazdy po drogach publicznych przestrzegać lokalnych przepisów ruchu drogowego.
