Regulowana oś przednia typu A — regulacja zbieżności kół

1.
   LX234746-UN-28AUG15

   Regulowana oś przednia typu A

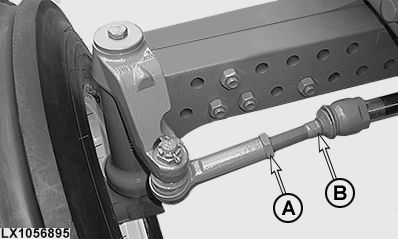

   LX1056895-UN-04JUN13

   A - Nakrętka zabezpieczająca

   B - Drążek kierowniczy

   Ustawić koła przednie do jazdy na wprost, wyłączyć silnik, ustawić przekładnię w położeniu postojowym i wyjąć kluczyk ze stacyjki.

---




2. Odkręcić nakrętkę zabezpieczającą (A).

3. WSKAZÓWKA: Wyregulować zbieżność kół na 3–9 mm (0.12–0.35 in.). Patrz Sprawdzenie zbieżności kół w tej sekcji.

   Obrócić drążek kierowniczy (B), aby uzyskać żądaną zbieżność lub rozbieżność kół.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Maksymalna zbieżność lub rozbieżność kół	Odległość	3–9 mm (0.12–0.35 in.)

4. Dokręcić nakrętkę zabezpieczającą (A) momentem 250 Nm (185 lb-ft). Mocno przytrzymać drążek kierowniczy podczas dokręcania nakrętki zabezpieczającej.
