Regulowana oś przednia typu A — regulacja rozstawu kół


Regulacja belek zwolnicy

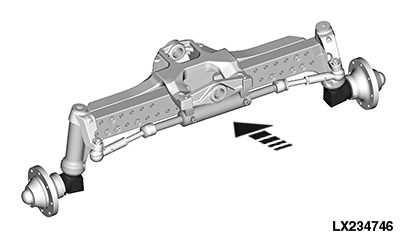

  1. LX234746
    LX234746-UN-28AUG15

    Regulowana oś przednia typu A

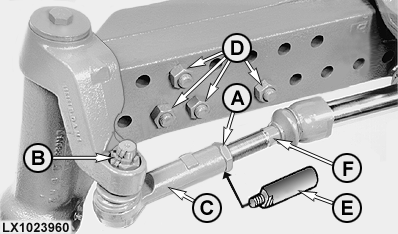

    LX1023960
    LX1023960-UN-30NOV99

    A - Nakrętka zabezpieczająca

    B - Nakrętka koronowa

    C - Ramię łączące

    D - Śruby belki zwolnicy

    E - Przedłużenie drążka kierowniczego

    F - Drążek kierowniczy

    Podnieść przód ciągnika i podeprzeć go w BEZPIECZNY sposób pod środkową częścią osi.

    WAŻNE: W zależności od szerokości rozstawu kół drążki kierownicze po obu stronach osi należy przedłużyć lub skrócić. Patrz Używanie przedłużeń drążka kierowniczego.



  2. Odkręcić nakrętkę zabezpieczającą (A). Podczas wykonywania tej czynności przytrzymać nieruchomo drążek kierowniczy (F).

  3. Wymontować zawleczkę i odkręcić nakrętkę koronową (B).

  4. Za pomocą miedzianego lub plastikowego młotka wyprowadzić koniec drążka kierowniczego. Użyć ściągacza do przegubów kulowych, jeśli jest dostępny.

  5. Podwiesić belkę zwolnicy za pomocą odpowiedniego dźwignika, a następnie wykręcić śruby belki zwolnicy (D).

  6. Przestawić belkę zwolnicy do żądanego położenia, a następnie założyć śruby (D) i dokręcić momentem 400 Nm (300 lb-ft).

  7. Wkręcić przedłużenie drążka kierowniczego w ramię łączące, a następnie podłączyć na powrót ramię łączące do drążka kierowniczego.

    WSKAZÓWKA: Przed zamontowaniem przedłużenia należy odłączyć ramię łączące od drążka kierowniczego.

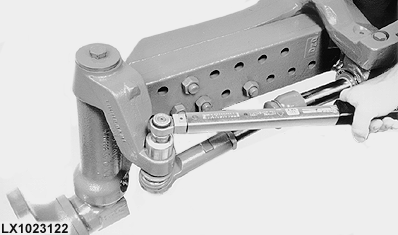

  8. LX1023122
    LX1023122-UN-08JUN99

    Ustawić ramię łączące na ramieniu zwrotnicy, dokręcić nakrętkę koronową momentem 100 Nm (75 lb-ft) i założyć nową zawleczkę.



  9. Przytrzymać nieruchomo ramię łączące, a następnie dokręcić przedłużenie drążka kierowniczego momentem 300 Nm (220 lb-ft). Następnie sprawdzić i wyregulować zbieżność kół (patrz odpowiednie informacje podane w tej sekcji).

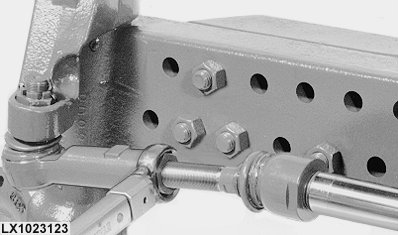

  10. LX1023123
    LX1023123-UN-08JUN99

    Po wyregulowaniu zbieżności kół dokręcić nakrętkę zabezpieczającą momentem 250 Nm (185 lb-ft). Podczas dokręcania nakrętki zabezpieczającej przytrzymać nieruchomo przedłużenie drążka kierowniczego.




Używanie przedłużeń drążka kierowniczego

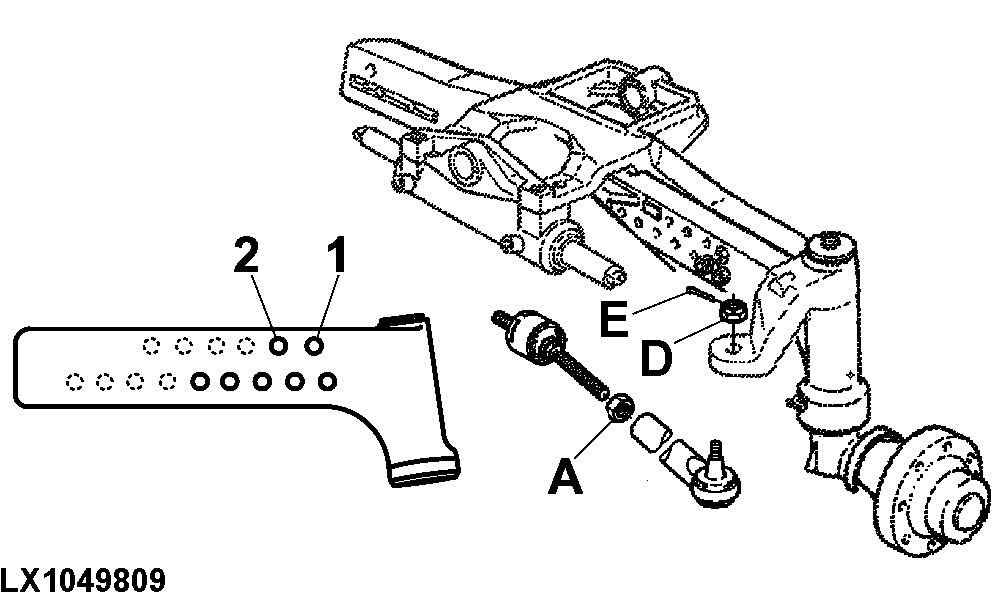

LX1049809
LX1049809-UN-13SEP10

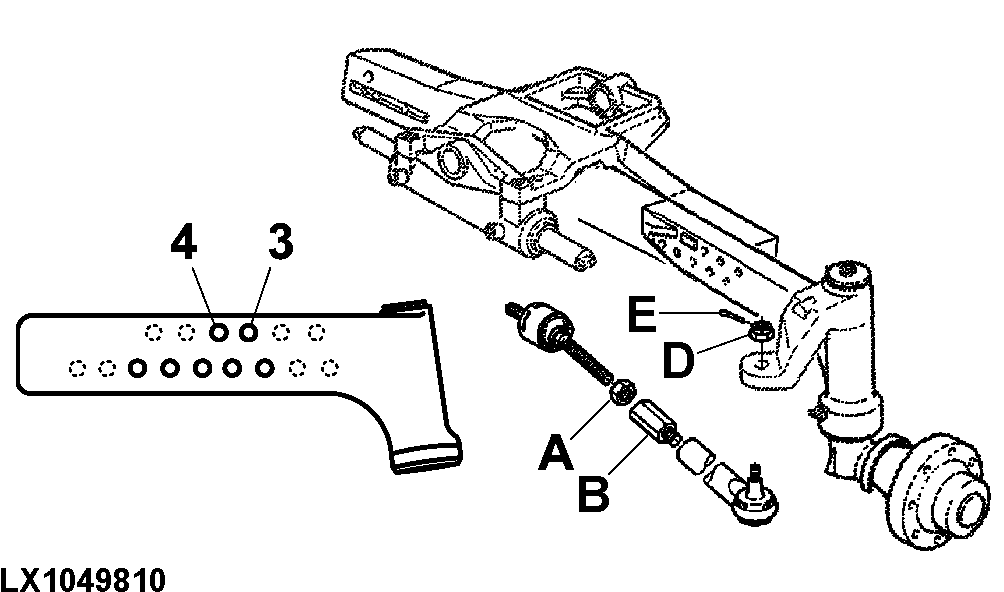

LX1049810
LX1049810-UN-13SEP10

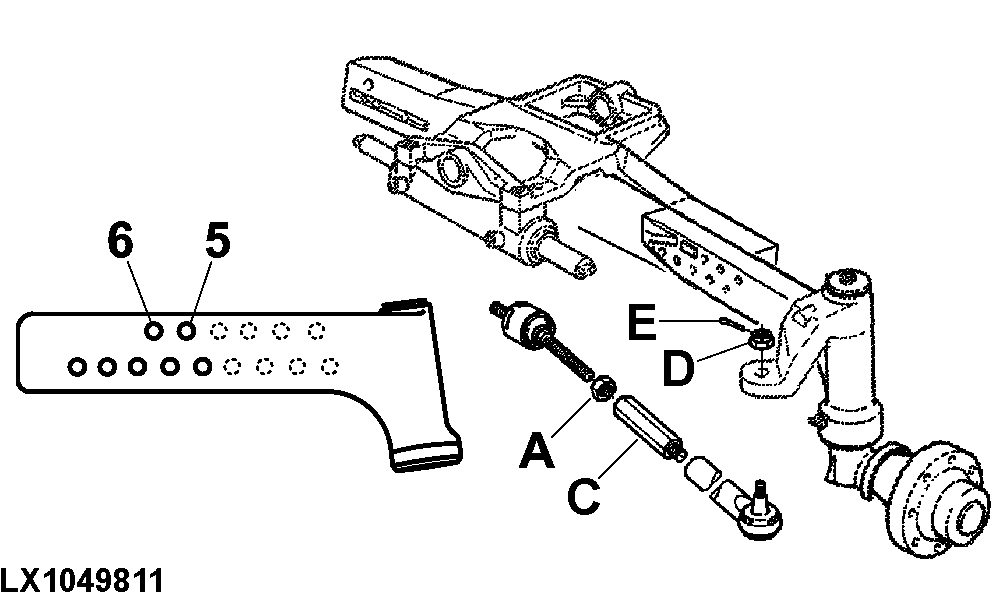

LX1049811
LX1049811-UN-13SEP10

A - Nakrętka zabezpieczająca (250 Nm; 185 lb-ft)

B - Przedłużenie krótkie L150047 (102 mm; 4 in.)

C - Przedłużenie długie L157909 (204 mm; 8 in.)

D - Nakrętka koronowa (100 Nm; 75 lb-ft)

E - Zawleczka

W zależności od położenia belek zwrotnicy (patrz ilustracje przedstawiające oś przednią) wymagane może być użycie przedłużeń drążka kierowniczego.

Położenie belki zwrotnicy

Przedłużenie jest wymagane

1 i 2

Przedłużenie nie jest wymagane

3 i 4

Przedłużenie krótkie L150047 (102 mm; 4 in.)

5 i 6

Przedłużenie długie L157909 (204 mm; 8 in.)

OULXA64,0002EA4-53-20150901
