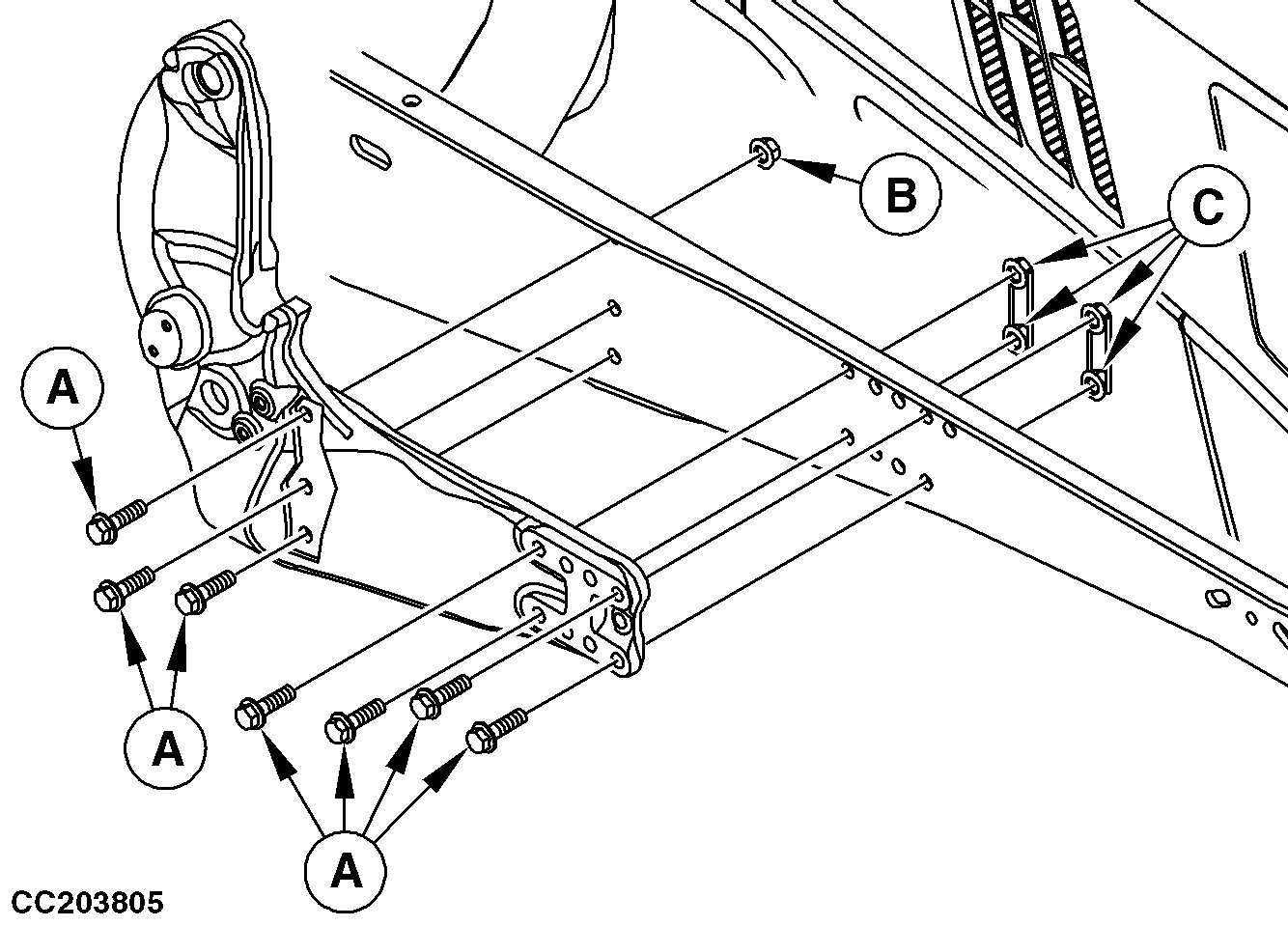

Rama montażowa ładowacza czołowego dla ładowaczy H360 i H380

CC203805-UN-15JUL13

Elementy mocujące używane do ram montażowych ładowacza czołowego John Deere™
Pozycja	Przeznaczenie	Standard	Wymiary	Identyfikacja / klasa	Powłoka
(A)	Śruba z kołnierzem	JDS121	M20 x 2,5 x 70	10.9	Cynk
(B)	Nakrętka sześciokątna z kołnierzem	ISO4161	M20 x 2,5	10	Cynk
(C)	Nakrętka sześciokątna z kołnierzem	ISO4161	M20 x 2,5	10	Cynk

WAŻNE: W sprzedaży dostępny jest sprawdzony i zatwierdzony przez John Deere™ ładowacz czołowy.

Przy montażu ram montażowych ładowacza czołowego John Deere™ używać tylko odpowiednich elementów mocujących, jak pokazano na rysunku powyżej.

Sprawdzać momenty dokręcenia śrub mocujących w regularnych odstępach czasu. Postępować zgodnie z instrukcją obsługi i instrukcją montażową ładowacza czołowego.

Pozycja	Wielkość pomiarowa	Specyfikacja
Śruba z kołnierzem	Moment dokręcania	620 N·m (457 lb-ft)
