Zawory hydrauliki zewnętrznej, mechaniczne — ustawianie trybu funkcji

LX1045795-UN-22DEC10

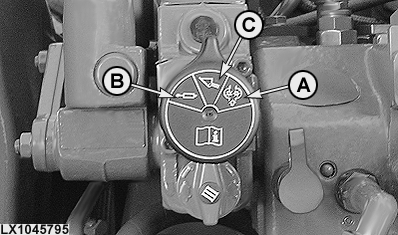

Pokazano zawory hydrauliki zewnętrznej serii 450

A - Funkcja blokowania 1

B - Funkcja blokowania 2

C - Brak funkcji blokowania

Ciągnik może być wyposażony w zawory hydrauliki zewnętrznej serii 100, 200 oraz/lub 450.

Zawory hydrauliki zewnętrznej serii 100 zapewniają funkcje: podnoszenie, opuszczanie i położenie pływające.

Zawory hydrauliki zewnętrznej serii 200 i 450 zapewniają funkcje: podnoszenie, opuszczanie, położenie pływające i funkcja blokowania (A).

Funkcja blokowania (A) utrzymuje dźwignię sterującą w położeniu podnoszenia lub opuszczania, dopóki nie zostanie przesunięta ręcznie.

Zawory hydrauliki zewnętrznej serii 450 mają również dodatkową funkcję blokowania (B), która utrzymuje dźwignię sterującą w położeniu podnoszenia lub opuszczania do chwili, gdy ciśnienie w obwodzie oleju osiągnie nastawioną wartość (np. gdy siłownik hydrauliczny osiągnie swoje końcowe położenie).

Żadna z funkcji blokowania nie jest aktywna w położeniu (C). Dźwignia sterująca powraca w położenie neutralne natychmiast po zwolnieniu.

Gdy przyłączony jest sprzęt (np. siłownik hydrauliczny), przewód ciśnieniowy (np. wysuwanie siłownika) musi być podłączony do dolnego złącza. W przypadku zaworów hydrauliki zewnętrznej serii 200 zawór chroni przed nagłą utratą ciśnienia na skutek przecieku (np. cofanie siłownika), gdy silnik zostanie wyłączony. W przypadku zaworów hydrauliki zewnętrznej serii 450 prawdopodobieństwo przecieku jest jeszcze bardziej zmniejszone. Zawory hydrauliki zewnętrznej serii 100 NIE są wyposażone w taki zawór.
