Dwuczęściowa oś przednia — regulacja błotników stałych

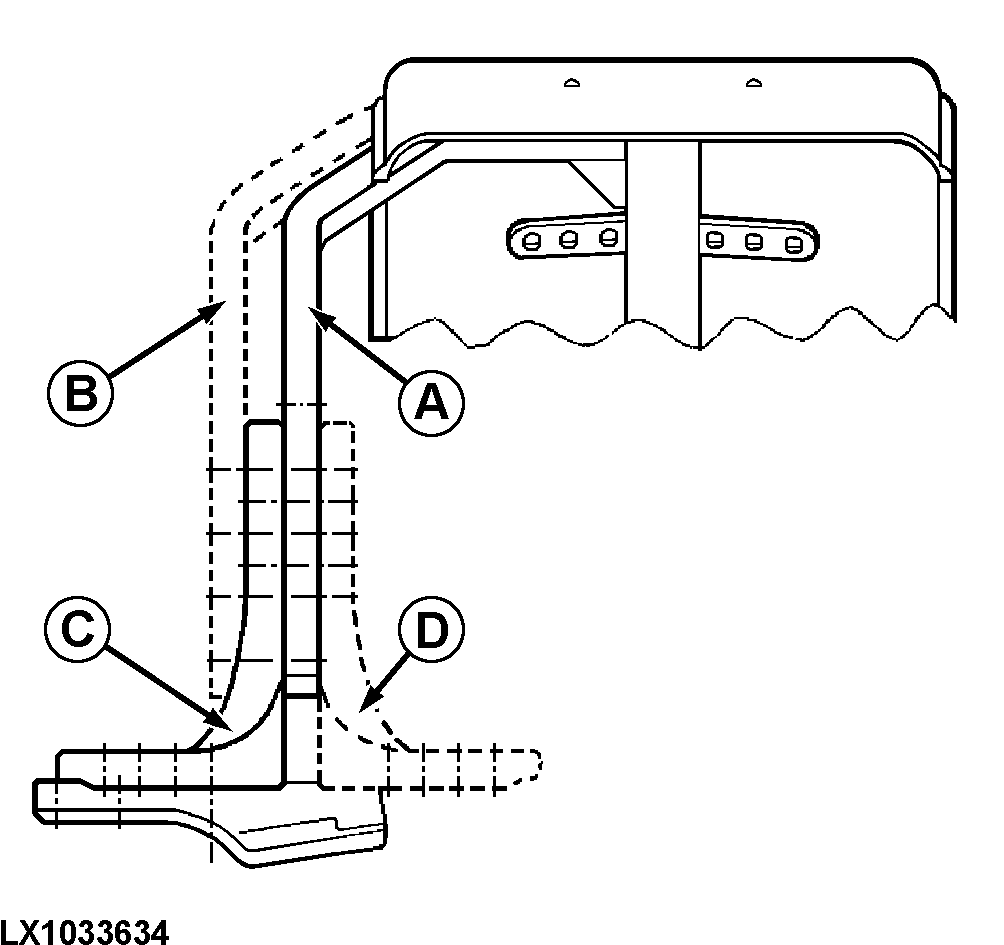

LX1033634-UN-08AUG06

A - Wspornik do płyty podstawy (od strony koła)

B - Wspornik do płyty podstawy (od strony ciągnika)

C - Płyta podstawy (od strony ciągnika)

D - Płyta podstawy (od strony koła)

Błotniki można regulować osobno. Możliwych jest kilka położeń regulacji. Zależnie od rozmiaru opon można regulować nachylenie, szerokość i wysokość błotników. W tym celu postępować w następujący sposób:

1.

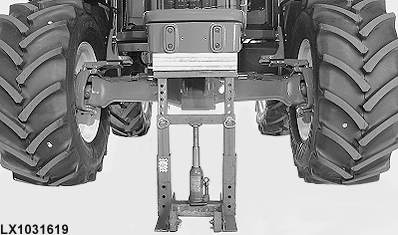

   LX1031619-UN-31MAY06

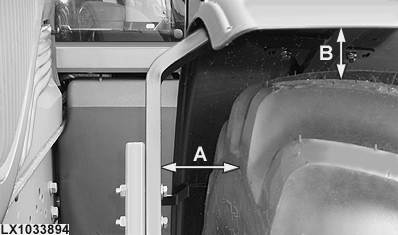

   LX1033894-UN-11MAR04

   Podnieść przód ciągnika tak, aby oś napędu kół przednich mogła się w pełni swobodnie obracać.

---




2. Przekręcić kierownicę do oporu w obu kierunkach i obrócić oś w obu kierunkach do ograniczników, aby ustalić najbardziej odpowiednie położenie mocowania błotnika.

3. Wyregulować położenie błotnika tak, aby zachowane były minimalne prześwity (patrz rysunek). Nie powinno być jakiegokolwiek styku z ramą ciągnika.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

   WAŻNE: Jeśli na oponach zainstalowane są łańcuchy śniegowe, minimalna odległość opon od błotników (ścianka boczna do błotnika i powierzchnia bieżnika do błotnika) musi wynosić 100 mm (3.94 in.).

4.

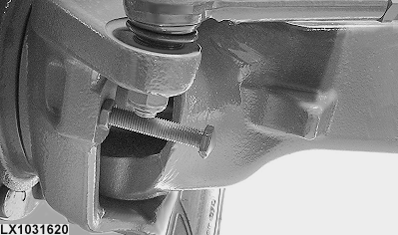

   LX1031620-UN-24APR06

   Ustawić także ogranicznik skrętu kół tak, aby mieć pewność, że ani koło, ani błotnik nie zetkną się z elementami ciągnika (np. zbiornikiem paliwa).

   WAŻNE: Patrz również następujące informacje w tej sekcji:

   • "Dwuczęściowa oś przednia — wskazówki dotyczące regulacji błotników"

   • "Dwuczęściowa oś przednia — wskazówki dotyczące regulacji ograniczników skrętu"

---




5. Dokręcić śruby momentem o następujących wartościach:

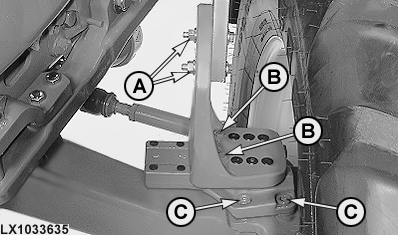

   LX1033635-UN-10MAY04

   A - Śruby, wspornik do płyty podstawowej

   B - Śruby, płyta podstawowa do podstawy

   C - Sześciokątne śruby imbusowe, podstawa do obudowy zwrotnicy

   Śruby (A)..............	140 N·m (105 lb-ft)
   Śruby (B)..............	140 N·m (105 lb-ft)
   Śruby (C)..............	190 N·m (140 lb-ft)

---
