Ramy montażowe ładowacza czołowego dla ładowaczy 620R/623R

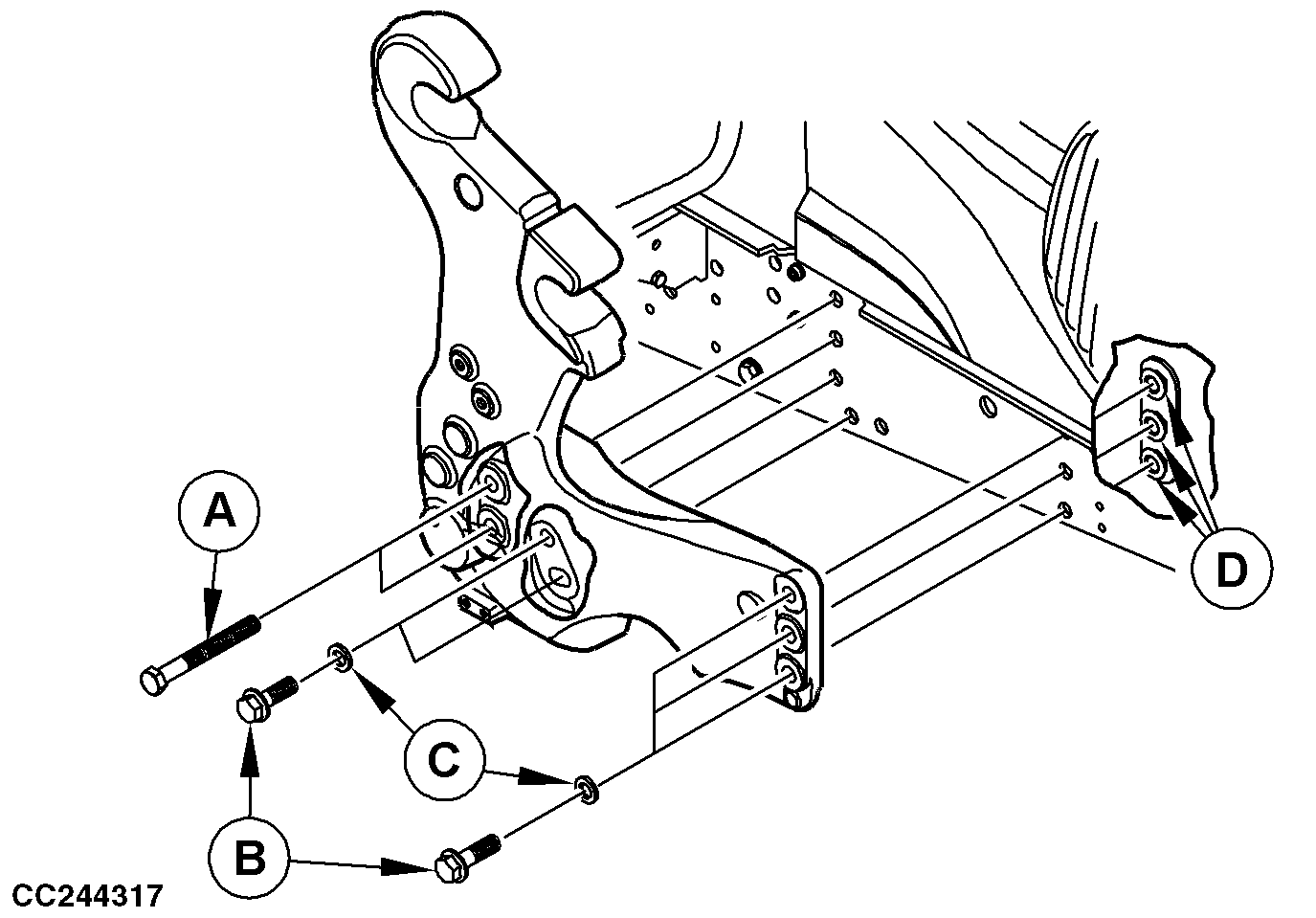

CC244317-UN-04JUN15

Elementy mocujące używane do ram montażowych ładowacza czołowego John Deere™
Pozycja	Przeznaczenie	Standard	Wymiary	Identyfikacja / klasa	Powłoka
(A)	Śruba z kołnierzem	JDS121	M20 x 2,5 x 160	10,9	Cynk
(B)	Śruba z kołnierzem	JDS121	M20 x 2,5 x 70	10,9	Cynk
(D)	Nakrętka sześciokątna z kołnierzem	ISO4161	M20 x 2,5	10	Cynk

Elementy mocujące używane do ram montażowych ładowacza czołowego John Deere™
Pozycja	Przeznaczenie	Standard	Średnica wewnętrzna	Średnica zewnętrzna	Grubość	Materiał	Powłoka
(C)	Podkładka	JDS130	21,4 mm (0.9 in.)	42 mm (1.5 in.)	5 mm (0.1 in.)	300HV	Cynk

WAŻNE: W sprzedaży dostępny jest sprawdzony i zatwierdzony przez John Deere™ ładowacz czołowy.

Przy montażu ram montażowych ładowacza czołowego John Deere™ używać tylko odpowiednich elementów mocujących, jak pokazano na rysunku powyżej.

Sprawdzać momenty dokręcenia śrub mocujących w regularnych odstępach czasu. Postępować zgodnie z instrukcją obsługi i instrukcją montażową ładowacza czołowego.

Pozycja	Wielkość pomiarowa	Specyfikacja
Śruba z kołnierzem	Moment dokręcenia	620 N·m (457 lb-ft)
