Wymiary — ciągniki 6105M do 6125M bez kabiny, bez osi napędu kół przednich

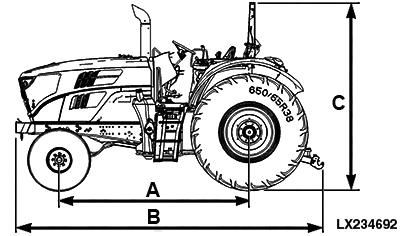

LX234692-UN-24APR15

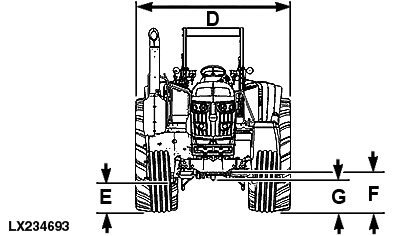

LX234693-UN-24APR15

	Ciągniki bez kabiny
	mm	in.
A — rozstaw osi..............	2580	101.6
B — długość
• Od obciążnika podstawowego 110 kg do cięgła dolnego w poziomym położeniu ..............	4485	176.6
• Od obciążnika przedniego 1150 kg do cięgła dolnego w poziomym położeniu..............	4907	193.2
C — wysokość
- Maksymalna wysokość całkowita od podłoża do rozłożonej ramy ochronnej (bez obrotowego światła sygnalizacyjnego) z oponami tylnymi o SRI:
• SRI 525 ..............	2572	101.3
• SRI 625 ..............	2672	105.2
• SRI 675 ..............	2722	107.2
• SRI 700 ..............	2747	108.1
• SRI 725 ..............	2772	109.1
• SRI 750 ..............	2797	110.1
• SRI 775 ..............	2822	111.1
• SRI 800 ..............	2847	112.1
• SRI 825 ..............	2872	113.1
D — szerokość
• Oś przednia — od kołnierza do kołnierza ..............	1530	60.2
• Oś przednia — maksymalny rozstaw kół bez przedłużenia ..............	2040	80.3
• Oś tylna — od kołnierza do kołnierza ..............	1552	61.1
• Maksymalna szerokość do jazdy po drodze	2550	100.4
E — prześwit nad podłożem przy zwrotnicy osi przedniej
- Maksymalny prześwit nad podłożem z oponami przednimi o SRI:
• SRI 330 ............................	286	11.3
• SRI 390 ..............	346	13.6
• SRI 425 ..............	381	15.0
• SRI 450 ..............	406	16.0
F — prześwit nad podłożem przy osi przedniej
- Maksymalny prześwit nad podłożem z oponami przednimi o SRI:
• SRI 330 ..............	517	20.4
• SRI 390 ..............	577	22.7
• SRI 425 ..............	612	24.1
• SRI 450 ..............	637	25.1
G — prześwit nad podłożem przy obudowie mechanizmu różnicowego (z zaczepem rolniczym)
- Maksymalny prześwit nad podłożem z oponami tylnymi o SRI:
• SRI 525 ..............	248	9.81
• SRI 625 ..............	348	13.71
• SRI 675 ..............	398	15.71
• SRI 700 ..............	423	16.71
• SRI 725 ..............	448	17.61
• SRI 750 ..............	473	18.61
• SRI 775 ..............	498	19.61
• SRI 800 ..............	523	20.61
• SRI 825 ..............	548	21.61

WAŻNE: Prześwit nad podłożem oraz wysokość ciągnika zależą od producenta opon, ciśnienia w oponach, obciążników, zaczepów do przyczep, przyłączonego sprzętu itp.

Przed wjechaniem w bramę, tunel, na most itp. trzeba sprawdzić wysokość ciągnika.

Wszystkie wymiary dotyczą ciągników, w których kombinacja opon zapewnia utrzymanie ramy głównej w poziomym położeniu.
