Wymiary — ciągniki 6105M do 6125M bez kabiny, z osią napędu kół przednich

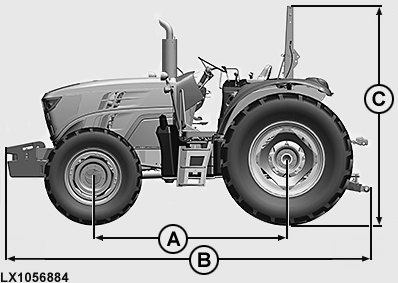

LX1056884-UN-07MAY13

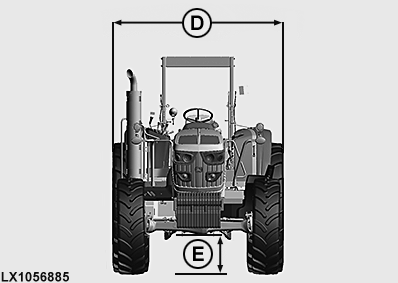

LX1056885-UN-07MAY13

	Ciągniki bez kabiny
	mm	in.
A — rozstaw osi..............	2580	101.6
B — długość
• Od obciążnika podstawowego 110 kg do cięgła dolnego w poziomym położeniu ..............	4485	176.6
• Od obciążnika przedniego 1150 kg do cięgła dolnego w poziomym położeniu ..............	4907	193.2
C — wysokość
- Maksymalna wysokość całkowita od podłoża do rozłożonej ramy ochronnej (bez obrotowego światła sygnalizacyjnego) z oponami tylnymi o SRI:
• SRI 625 ..............	2672	105.2
• SRI 675 ..............	2722	107.2
• SRI 700 ..............	2747	108.1
• SRI 725 ..............	2772	109.1
• SRI 750 ..............	2797	110.1
• SRI 775 ..............	2822	111.1
• SRI 800 ..............	2847	112.1
• SRI 825 ..............	2872	113.1
• SRI 875 ..............	2922	115.0
D — szerokość
• Oś przednia — od kołnierza do kołnierza ..............	1680	66.1
• Oś przednia — maksymalny rozstaw kół bez przedłużenia ..............	2015	79.3
• Oś tylna — od kołnierza do kołnierza ..............	1552	61.1
• Maksymalna szerokość do jazdy po drodze ..............	2550	100.4
E — prześwit nad podłożem
- Maksymalny prześwit nad podłożem przy osi napędu kół przednich z oponami przednimi o SRI:
• SRI 425 ..............	281	11.1
• SRI 525 ..............	381	15.0
• SRI 550 ..............	406	16.0
• SRI 575 ..............	431	17.0
• SRI 600 ..............	456	18.0
• SRI 625 ..............	481	18.9
• SRI 650 ..............	506	19.9
• SRI 750 ..............	606	23.9
• SRI 775 ..............	631	24.8
- Maksymalny prześwit nad podłożem przy obudowie mechanizmu różnicowego (z zaczepem rolniczym) z oponami tylnymi o SRI:
• SRI 625 ..............	348	13.71
• SRI 675 ..............	398	15.71
• SRI 700 ..............	423	16.71
• SRI 725 ..............	448	17.61
• SRI 750 ..............	473	18.61
• SRI 775 ..............	498	19.61
• SRI 800 ..............	523	20.61
• SRI 825 ..............	548	21.61
• SRI 875 ..............	598	23.51

WAŻNE: Prześwit nad podłożem oraz wysokość ciągnika zależą od producenta opon, ciśnienia w oponach, obciążników, zaczepów do przyczep, przyłączonego sprzętu itp.

Przed wjechaniem w bramę, tunel, na most itp. trzeba sprawdzić wysokość ciągnika.

Wszystkie wymiary dotyczą ciągników, w których kombinacja opon zapewnia utrzymanie ramy głównej w poziomym położeniu.
