Wymiary — ciągniki 6105M do 6125M z kabiną, bez osi napędu kół przednich

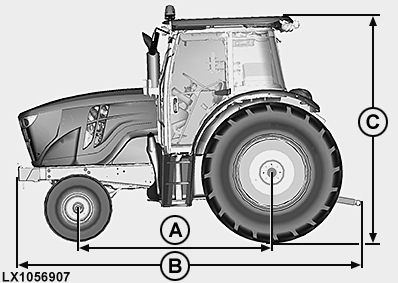

LX1056907-UN-06JUN13

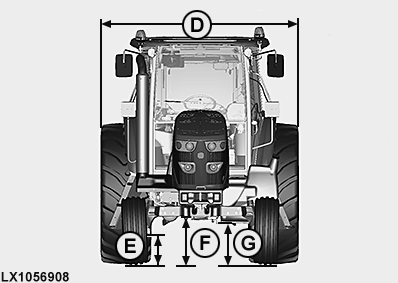

LX1056908-UN-06JUN13

	Kabina
	mm	in.
A — rozstaw osi..............	2580	101.6
B — długość
• Od obciążnika podstawowego 110 kg do cięgła dolnego w poziomym położeniu ..............	4485	176.6
• Od obciążnika przedniego 1150 kg do cięgła dolnego w poziomym położeniu..............	4907	193.2
C — wysokość
- Maksymalna wysokość całkowita od podłoża do dachu kabiny (bez obrotowego światła sygnalizacyjnego) z oponami tylnymi o SRI:
• SRI 525 ..............	2502	98.5
• SRI 625 ..............	2602	102.4
• SRI 675 ..............	2652	104.4
• SRI 700 ..............	2677	105.4
• SRI 725 ..............	2702	106.4
• SRI 750 ..............	2727	107.4
• SRI 775 ..............	2752	108.3
• SRI 800 ..............	2777	109.3
• SRI 825 ..............	2802	110.3
D — szerokość
• Oś przednia — od kołnierza do kołnierza ..............	1530	60.2
• Oś przednia — maksymalny rozstaw kół bez przedłużenia ..............	2040	80.3
• Oś tylna — od kołnierza do kołnierza ..............	1552	61.1
• Maksymalna szerokość do jazdy po drodze	2550	100.4
E — prześwit nad podłożem przy zwrotnicy osi przedniej
- Maksymalny prześwit nad podłożem z oponami przednimi o SRI:
• SRI 330 ..............	286	11.3
• SRI 390 ..............	346	13.6
• SRI 425 ..............	381	15.0
• SRI 450 ..............	406	16.0
F — prześwit nad podłożem przy osi przedniej
- Maksymalny prześwit nad podłożem z oponami przednimi o SRI:
• SRI 330 ..............	517	20.4
• SRI 390 ..............	577	22.7
• SRI 425 ..............	612	24.1
• SRI 450 ..............	637	25.1
G — prześwit nad podłożem przy obudowie mechanizmu różnicowego (z zaczepem rolniczym)
- Maksymalny prześwit nad podłożem z oponami tylnymi o SRI:
• SRI 525	248	9.81
• SRI 625..............	348	13.71
• SRI 675..............	398	15.71
• SRI 700..............	423	16.71
• SRI 725..............	448	17.61
• SRI 750..............	473	18.61
• SRI 775..............	498	19.61
• SRI 800..............	523	20.61
• SRI 825 ..............	548	21.61

WAŻNE: Prześwit nad podłożem oraz wysokość ciągnika zależą od producenta opon, ciśnienia w oponach, obciążników, zaczepów do przyczep, przyłączonego sprzętu itp.

Przed wjechaniem w bramę, tunel, na most itp. trzeba sprawdzić wysokość ciągnika.

Wszystkie wymiary dotyczą ciągników, w których kombinacja opon zapewnia utrzymanie ramy głównej w poziomym położeniu.
