Wymiary — ciągniki 6105M do 6125M z kabiną, z osią napędu kół przednich

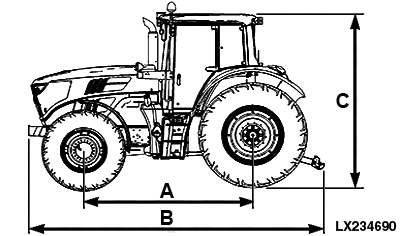

LX234690-UN-21APR15

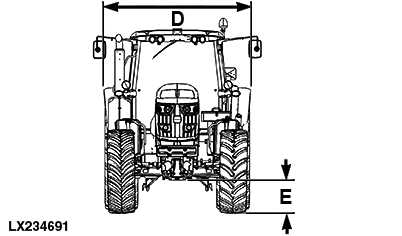

LX234691-UN-21APR15

	Kabina bez niskiego profilu
A — rozstaw osi..............	2580	101.6
B — długość
• Od obciążnika podstawowego 110 kg do cięgła dolnego w poziomym położeniu ..............	4485	176.6
• Od obciążnika przedniego 1150 kg do cięgła dolnego w poziomym położeniu ..............	4907	193.2
C — wysokość
- Maksymalna wysokość całkowita od podłoża do dachu kabiny (bez obrotowego światła sygnalizacyjnego) z oponami tylnymi o SRI:
• SRI 625 ..............	2602	102.4
• SRI 675 ..............	2652	104.4
• SRI 700 ..............	2677	105.4
• SRI 725 ..............	2702	106.4
• SRI 750 ..............	2727	107.4
• SRI 775 ..............	2752	108.3
• SRI 800 ..............	2777	109.3
• SRI 825 ..............	2802	110.3
• SRI 875 ..............	2852	112.3
D — szerokość
• Oś przednia — od kołnierza do kołnierza ..............	1680	66.1
• Oś przednia — maksymalny rozstaw kół bez przedłużenia ..............	2015	79.3
• Oś tylna — od kołnierza do kołnierza ..............	1552	61.1
• Maksymalna szerokość do jazdy po drodze ..............	2550	100.4
E — prześwit nad podłożem
- Maksymalny prześwit nad podłożem przy osi napędu kół przednich z oponami przednimi o SRI:
• SRI 425 ..............	291	11.5
• SRI 525 ..............	391	15.4
• SRI 550 ..............	416	16.4
• SRI 575 ..............	441	17.4
• SRI 600 ..............	466	18.3
• SRI 625 ..............	491	19.3
• SRI 650 ..............	516	20.3
• SRI 750 ..............	616	24.3
• SRI 775 ..............	641	25.2
- Maksymalny prześwit nad podłożem przy obudowie mechanizmu różnicowego (z zaczepem rolniczym) z oponami tylnymi o SRI:
• SRI 625 ..............	348	13.71
• SRI 675 ..............	398	15.71
• SRI 700 ..............	423	16.71
• SRI 725 ..............	448	17.61
• SRI 750 ..............	473	18.61
• SRI 775 ..............	498	19.61
• SRI 800 ..............	523	20.61
• SRI 825 ..............	548	21.61
• SRI 875 ..............	598	23.51

WAŻNE: Prześwit nad podłożem oraz wysokość ciągnika zależą od producenta opon, ciśnienia w oponach, obciążników, zaczepów do przyczep, przyłączonego sprzętu itp.

Przed wjechaniem w bramę, tunel, na most itp. trzeba sprawdzić wysokość ciągnika.

Wszystkie wymiary dotyczą ciągników, w których kombinacja opon zapewnia utrzymanie ramy głównej w poziomym położeniu.
