Zawory hydrauliki zewnętrznej — odłączanie przewodów hydraulicznych

X9811-UN-23AUG88

LX234751-UN-14OCT15

LX234608-UN-24MAR15

Dźwignia wielofunkcyjna (mechaniczna)

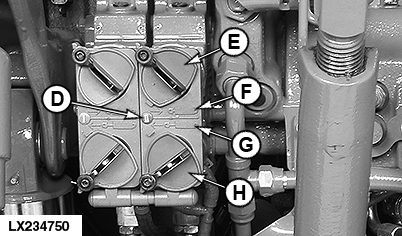

LX234750-UN-14OCT15

A - Dźwignia blokująca SCV

B - Pierścień blokujący, mechaniczna dźwignia wielofunkcyjna

D - Numer identyfikacyjny

E - Złącze cofania

F - Ikona cofania

G - Ikona wysuwania

H - Złącze wysuwania

UWAGA: Unikać obrażeń ciała. Przed odłączeniem sprzętu, odłączeniem przewodów hydraulicznych oraz w celu zapobieżenia niezamierzonemu poruszeniu sprzętu należy przestrzegać następujących zaleceń:

• Opuścić osprzęt na podłoże.

• Ustawić elementy sterujące zaworów hydrauliki zewnętrznej w położeniach neutralnych i zablokować je.

1. Opuścić sprzęt na podłoże.

2. Przy włączonym zapłonie lub pracującym silniku ustawić zawory hydrauliki zewnętrznej na krótko w położenia "Wysuwanie" i "Cofanie".

3. Zablokować elementy sterujące SCV:

   • Ustawić dźwignię sterującą SCV w położeniu neutralnym i zablokować za pomocą dźwigni (A).
   • Ustawić (mechaniczną) dźwignię wielofunkcyjną¹ w położeniu neutralnym i obrócić pierścień blokujący (B) zgodnie z ruchem wskazówek zegara.



4. Wyłączyć silnik i włączyć blokadę postojową.

5. WAŻNE: Wyciąganie lub wyszarpywanie przewodów SCV na siłę podczas odłączania może uszkodzić końcówki przewodów i złącza SCV.

   Wyciągać przewody na wprost ze złączy.

6. Założyć pokrywki przeciwpyłowe na złącza i dokręcić.
