Zawory hydrauliki zewnętrznej — podłączanie lub odłączanie przewodów hydraulicznych na zaczepie przednim (jeśli jest na wyposażeniu)

X9811-UN-23AUG88

LX234751-UN-14OCT15

LX234608-UN-24MAR15

LX234606-UN-24MAR15

A - Dźwignia blokująca SCV

B - Pierścień blokujący, mechaniczna dźwignia wielofunkcyjna

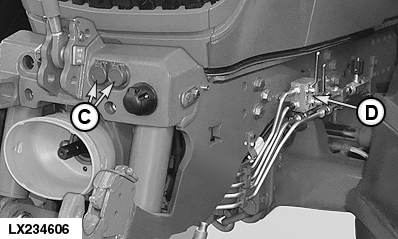

C - Złącza SCV II zaczepu przedniego

D - Zawór odcinający zaczepu przedniego

UWAGA: Płyn wydostający się pod wysokim ciśnieniem może wniknąć w skórę, powodując poważne obrażenia. Unikać niebezpieczeństwa, uwalniając ciśnienie przed odłączeniem przewodów układu.

Jeśli wydarzy się wypadek, natychmiast zasięgnąć porady lekarza. Każdy płyn, który dostanie się pod skórę, musi zostać chirurgicznie usunięty w ciągu kilku godzin, w przeciwnym razie może dojść do zakażenia.

UWAGA: Niebezpieczeństwo obrażeń ciała. Przed podłączeniem sprzętu wyłączyć silnik, przesunąć dźwignię SCV w położenie neutralne i zablokować elementy sterujące SCV, aby zapobiec poruszeniu sprzętu.

UWAGA: Przed podłączeniem lub odłączeniem przewodów hydraulicznych włączyć funkcję blokady za pomocą dźwigni blokującej (A) lub pierścienia blokującego (B), aby zapobiec poruszeniu sprzętu, które mogłoby prowadzić do obrażeń ciała.

WAŻNE: Przewody hydrauliczne są narażone na zniszczenie wskutek fizycznego uszkodzenia, załamania, starzenia i działania czynników zewnętrznych. Regularnie sprawdzać przewody.

Brud, kurz lub inny obcy materiał może spowodować uszkodzenie układu hydraulicznego. Dokładnie oczyścić przewody hydrauliczne i zawory SCV przed przyłączeniem sprzętu do ciągnika.

WAŻNE: Czyszczenie parą lub stosowanie myjki wysokociśnieniowej w obszarze połączeń SCV i elementów elektronicznych może uszkodzić sprzęt. W przypadku myjek wysokociśnieniowych o ciśnieniu przekraczającym 6895 kPa (69 barów) (1000 psi) należy zachowywać odległość co najmniej 200 mm (8 in.) od połączeń.

WSKAZÓWKA: Złącza hydrauliczne z przodu ciągnika oraz/lub pod prawym schodkiem (jeśli są na wyposażeniu) obsługuje się za pomocą dźwigni wielofunkcyjnej.

Podłączanie przewodów hydraulicznych

1. Zablokować elementy sterujące SCV:

   • Zablokować dźwignie sterujące SCV za pomocą dźwigni (A).
   • Zablokować (mechaniczną) dźwignię wielofunkcyjną¹ za pomocą pierścienia blokującego (B).



2. Zablokować zawór odcinający (D) na zaczepie przednim.

3. Wyczyścić pokrywki przeciwpyłowe/korki.

4. WAŻNE: Upewnić się, że przewody hydrauliczne sprzętu są prawidłowo podłączone do złączy. Jeśli połączenia przewodów zostaną zamienione, maszyna nie będzie reagować na polecenia elementów sterujących układu w oczekiwany sposób.

   Przyporządkowanie złączy zaczepu przedniego

   Cofanie = górne połączenie

   Wysuwanie = dolne połączenie

   Otworzyć pokrywki przeciwpyłowe/korki, aby odsłonić porty.

5. Wcisnąć mocno przewody w złącza.

Odłączanie przewodów hydraulicznych

UWAGA: Zachować ostrożność, aby uniknąć obrażeń ciała. Przed odłączeniem sprzętu opuścić go na podłoże i zablokować elementy sterujące SCV, aby zapobiec poruszeniu sprzętu.

1. Opuścić sprzęt na podłoże.

2. Przesunąć zawory SCV na kilka sekund w położenie pływające przy uruchomionym silniku.

3. Zablokować elementy sterujące SCV:

   • Zablokować dźwignie sterujące SCV za pomocą dźwigni (A).
   • Zablokować (mechaniczną) dźwignię wielofunkcyjną¹ za pomocą pierścienia blokującego (B).



4. Zablokować zawór odcinający (D) na zaczepie przednim.

5. WAŻNE: Wyciąganie lub wyszarpywanie przewodów SCV na siłę podczas odłączania może uszkodzić końcówki przewodów i złącza SCV. Jeśli przewody nie dają się łatwo wyjąć, uwolnić ciśnienie w układzie hydraulicznym, ustawiając zawory SCV na kilka sekund w położeniu pływającym przy uruchomionym silniku.

   Wyciągać przewody na wprost ze złączy.

6. Zamknąć pokrywki przeciwpyłowe, aby zasłonić złącza.
