Hydrauliczne cięgło górne (jeśli jest na wyposażeniu)

LX234757-UN-28OCT15

LX234758-UN-28OCT15

Stopniowa regulacja górnej granicy

LX234759-UN-28OCT15

Dźwignia sterująca 3. SCV

LX234760-UN-29OCT15

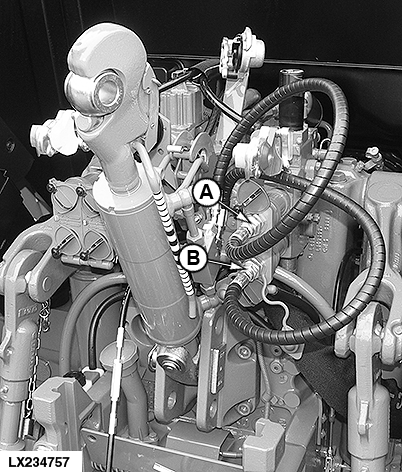

A - Podłączenie górnego przewodu cięgła górnego do 3. SCV górne (cofanie)

B - Podłączenie dolnego przewodu cięgła górnego do 3. SCV dolne (wysuwanie)

C - Regulator sterowania głębokością

D - Regulator granicy wysokości

E - Dźwignia sterująca 3. SCV

F - Prowadnica

WAŻNE: Wykonać następujące sprawdzenia przed rozpoczęciem pracy:

• Aby uniknąć uszkodzenia cięgła górnego i jego wspornika, hydraulicznego cięgła górnego można użytkować tylko w górnym i środkowym otworze wspornika.

• Podczas podnoszenia sprzętu upewnić się, że nie będzie się on stykać z ciągnikiem.

• Zwrócić uwagę na ustawienia długości cięgła górnego i maksymalnej wysokości podnoszenia.

Długość cięgła górnego można łatwo wyregulować z siedziska operatora przy użyciu 3. SCV.

Drążek pomiarowy, przyłączony do hydraulicznego cięgła górnego, ułatwia regulację cięgła podczas pracy. W tym celu drążek posiada znaki ułatwiające ustalenie położenia. Drążek nie powinien być traktowany jako uchwyt podczas transportu albo montażu i demontażu.

Poprowadzić przewody hydrauliczne tak, aby pętle były skierowane z dala od obszaru sprzęgu cięgła górnego.

Podłączyć górny przewód hydrauliczny cięgła górnego (A) do górnego podłączenia 3. SCV.

Podłączyć dolny przewód hydrauliczny cięgła górnego (B) do dolnego podłączenia 3. SCV.

WAŻNE: Bardzo ostrożnie wykonać ustawienie MAKSYMALNEJ wysokości podniesienia, zachowując odpowiedni odstęp od elementów ciągnika. Pamiętać, że wycofanie hydraulicznego cięgła górnego przysuwa sprzęt do ciągnika.

Całkowicie podnieść sprzęt za pomocą regulatora sterowania głębokością (C). Ostrożnie ustawić regulator granicy wysokości (D) na MAKS., aż do osiągnięcia maksymalnej możliwej wysokości podniesienia sprzętu.

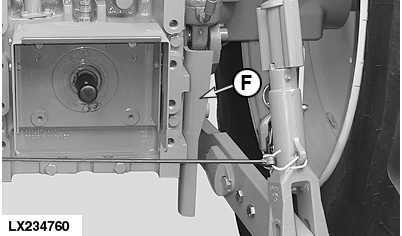

Jeśli prowadnice (F) na obudowie WOM są zużyte w znacznym stopniu, należy je wymienić na nowe, tak aby cięgło górne nie miało kontaktu z blokiem hydraulicznym.

WAŻNE: Wycofać hydrauliczne cięgło górne, gdy nie jest używane.

Podczas montowania cięgła górnego na ciągniku lub jego demontażu należy pamiętać, że jest ono bardzo ciężkie.
