Zaczep rolniczy kat. II

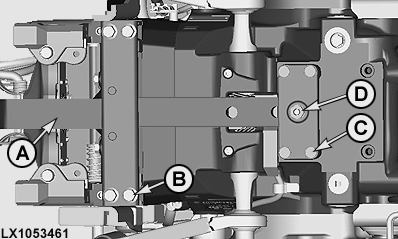

LX1053461-UN-28JAN13

Zaczep rolniczy kat. II

A - Zaczep rolniczy

B - Śruby (4 szt.), 310 Nm (230 lb.-ft.)

C - Śruby (4 szt.), 310 Nm (230 lb.-ft.)

D - Korek sześciokątny (1 szt.), 310 Nm (230 lb.-ft.)

Zaczep rolniczy jest przeznaczony do sprzętu przyczepianego wszelkiego typu, w szczególności napędzanego przez WOM. Zaczep rolniczy jest tak usytuowany, aby zwiększał obciążenie osi tylnej i lekko zmniejszał obciążenie osi przedniej.

Oprócz zmiennego zakresu wychyleń, zaczep rolniczy ma też możliwość regulacji podłużnej. Maksymalne dopuszczalne statyczne pionowe obciążenia oraz masy do holowania są podane w sekcji Specyfikacje.

W zależności od kategorii, można ustawić następujące długości zaczepu rolniczego (A):

KAT II ..............	250 mm	350 mm	400 mm
	9.8 in.	13.8 in.	15.7 in.

Długości te określają odległość od końca wałka WOM do punktu przyłączeniowego zaczepu rolniczego.

W celu wykonania regulacji wykręcić korek sześciokątny (D) i wyciągnąć kołek. Popchnąć zaczep rolniczy (A) i zgrać otwory. Następnie włożyć kołek, wkręcić korek sześciokątny (D) i dokręcić zgodnie ze specyfikacją.

WSKAZÓWKA: Części zaczepu rolniczego ulegające zużyciu mogą być sprawdzane podczas normalnej obsługi okresowej. Patrz odpowiednia sekcja Obsługa. W razie potrzeby wymienić.

WSKAZÓWKA: Holowanie na drogach publicznych z zaczepem rolniczym w bocznym ustawieniu jest zabronione!
