Siedzisko Comfort MSG85

LX1056925-UN-12MAY14

LX1056926-UN-12MAY14

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub sprzętu.

WAŻNE: Przyjąć jako zasadę, że podczas jazdy ciągnikiem siedzisko operatora ma być prawidłowo ustawione i zablokowane w kierunku jazdy.

• Regulacja wysokości

Aby ustawić siedzisko wyżej, podnieść je, aż zablokuje się w odpowiednim położeniu (3 położenia blokowane). Aby opuścić siedzisko, podnieść je do ogranicznika, a następnie opuścić.

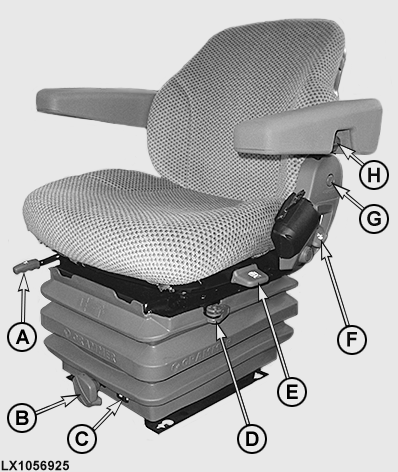

• A — Regulacja do przodu/do tyłu

Pociągnąć dźwignię (A) i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia wskoczyła na swoje miejsce.

• B — Regulacja do masy operatora

Podczas wykonywania regulacji siedziska do masy operatora operator musi siedzieć na siedzisku. Aby wyregulować siedzisko do masy operatora, poczekać aż siedzisko osiądzie, następnie wyregulować zawieszenie za pomocą korby (B).

WSKAZÓWKA: Siedzisko operatora można wyregulować do masy 50–130 kg (110–285 lb).

• C — Wskaźnik masy Sprawdzić ustawienie masy na wskaźniku (C).

• D — Regulacja zawieszenia do przodu/do tyłu

• Dźwignia (D) do przodu — zawieszenie porusza się do przodu/do tyłu
• Dźwignia (D) do tyłu — zawieszenie nie porusza się do przodu/do tyłu

• E — Regulacja obrotu

WAŻNE: Obracać siedzisko w lewo tylko przy wsiadaniu i wysiadaniu.

Funkcja obrotu siedziska jest obsługiwana dźwignią (E) w następujący sposób:

Pociągnięcie dźwigni w górę umożliwia swobodny obrót siedziska w lewo i w prawo o 15°. Naciśnięcie dźwigni w dół blokuje siedzisko w najbliższym położeniu oddalonym o 7,5°.

• F — Regulacja pochylenia oparcia

Pociągnąć dźwignię (F) do góry i przytrzymać. Ustawić oparcie pod odpowiednim kątem i pozwolić, aby dźwignia wskoczyła na swoje miejsce z kliknięciem.

• G — Regulacja wysokości podłokietników

Zdjąć pokrywę (G) po obu stronach, poluzować nakrętkę sześciokątną i ustawić podłokietnik w żądanym położeniu. Dokręcić nakrętkę sześciokątną i założyć pokrywę (G).

• H — Regulacja pochylenia podłokietników

Pokrętło (H) umożliwia regulację pochylenia podłokietnika (bezstopniowo). Aby opuścić podłokietnik o 30°, wcisnąć regulator pochylenia podłokietnika (H) w podłokietnik.

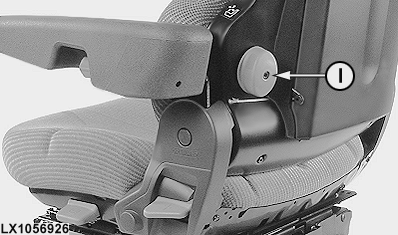

• I — Regulacja podpory lędźwiowej oparcia

Wyregulować położenie podpory lędźwiowej pokrętłem (I).
