Instrukcje użytkowania

LX1049749-UN-21MAY10

Wygięcie na przegubach wału napędowego

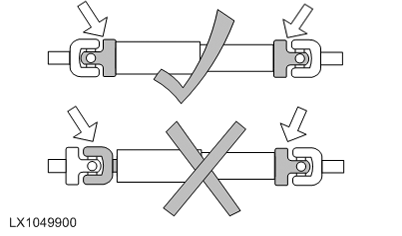

LX1049900-UN-22FEB11

Prawidłowe ustawienie widełek

1 - Układ w kształcie Z

2 - Układ w kształcie W

W miarę możliwości kąty (a) i (b) przegubów uniwersalnych na obu końcach wału napędowego powinny być takie same.

W zastosowaniach, przy których ten warunek nie jest spełniony (np. ostre skręty przy włączonym WOM), zaleca się używanie wału napędowego o stałej prędkości.

WSKAZÓWKA: Na dwóch pokazanych schematach nie ma żadnych osłon na wale napędowym. Osłona jest obowiązkowa podczas używania wałów napędowych.

WAŻNE: Dozwolone są tylko warunki robocze opisane w instrukcjach obsługi różnych narzędzi. Dotyczy to zwłaszcza maksymalnego dopuszczalnego kąta przegubu, używania sprzęgieł wyprzedzeniowych oraz sprzęgieł przeciążeniowych i zalecanych wielkości zakładek połączonych rur kształtowych.

WAŻNE: Przed użyciem narzędzia napędzanego przez WOM pamiętać o regularnym smarowaniu wału napędowego. Przestrzegać zaleceń zawartych w instrukcji obsługi dostarczonej przez producenta.

WAŻNE: Wieloskładnikowe, teleskopowe wały napędowe muszą mieć widełki na obu końcach ustawione, jak pokazano na rys. Widełki na obu końcach NIE mogą być pod kątem 90° względem siebie (patrz strzałki na rysunku z prawej strony).
