Obliczanie kombinacji opon (graficznie)

LX1049989-UN-22JUL11

I - Przełożenie przekładni napędu kół przednich

A1 - Obwód toczny opon przednich

A2 - Obwód toczny opon tylnych

I1 - Przełożenie osi tylnej

I2 - Przełożenie całkowite osi napędu kół przednich

I3 - Przełożenie mechanizmu różnicowego

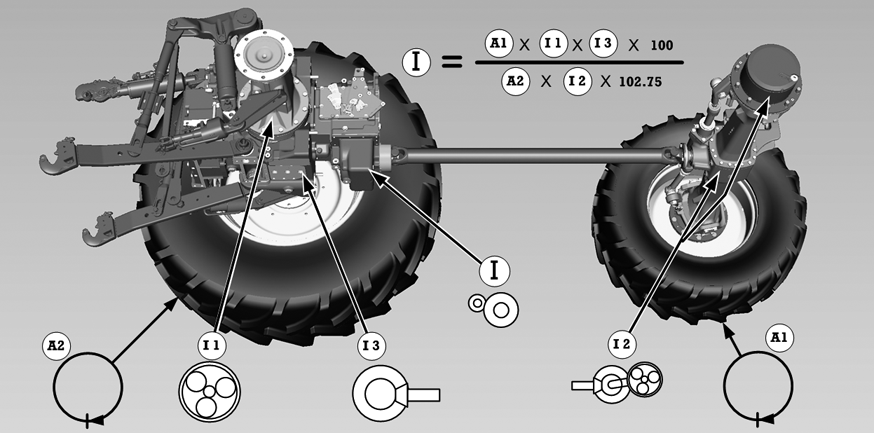

Ten rysunek pokazuje zależności pomiędzy zespołami uczestniczącymi w obliczeniu przełożenia przekładni.
