Zaczep holowniczy (ze stałym sworzniem/typu kulowego)

WSKAZÓWKA: Części zaczepu holowniczego (ze stałym sworzniem/typu kulowego) ulegające zużyciu mogą być sprawdzane podczas normalnej obsługi okresowej. Patrz odpowiednia sekcja Obsługa. W razie potrzeby wymienić.

Zaczep holowniczy (ze stałym sworzniem)

LX1041424-UN-10NOV06

A - Sprężyna

B - Sworzeń

C - Element ustalający

Aby przyłączyć sprzęt, pociągnąć sprężynę (A) w górę i przesunąć sworzeń (B) w prawo. Element ustalający (C) zostanie wypchnięty w górę przez sprężynę. Po przyłączeniu sprzętu wcisnąć element ustalający (C) w dół i przesunąć sworzeń (B) całkowicie w lewo. Przestawić sprężynę (A) z powrotem w dół w położenie zablokowane (pokazane na rysunku).

Zaczep holowniczy typu kulowego

LX1049992-UN-27JUL11

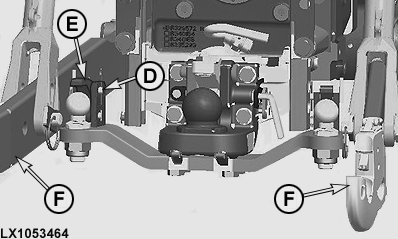

LX1053464-UN-29JAN13

A - Uchwyt

B - Śruba ustalająca

C - Element ustalający

D - Sworzeń blokujący

E - Element ustalający

F - Cięgła dolne

WAŻNE: Jeśli ciągnik jest wyposażony w zaczep holowniczy typu kulowego z układem kierowania wymuszonego po jednej lub po obu stronach, należy przestrzegać następujących zasad:

• Ważne jest, aby przed przyłączeniem sprzętu zdemontować zaczep holowniczy typu kulowego i układ kierowania wymuszonego.

• Ważne jest, aby przed przyłączeniem przyczepy z układem kierowania wymuszonego zdemontować cięgła dolne (F).

Aby przyłączyć sprzęt, pociągnąć uchwyt (A) w górę i przesunąć w prawo. Spowoduje to otwarcie urządzenia blokującego i element ustalający (C) będzie można przestawić w górę. Po przyłączeniu sprzętu wcisnąć element ustalający (C) w dół i załączyć uchwyt (A) w położeniu początkowym. Uchwyt (A) tylko wtedy załączy się prawidłowo, jeśli sworzeń blokujący zostanie przesunięty w lewo do oporu. W razie potrzeby wyregulować śrubę ustalającą (B) na elemencie ustalającym przy użyciu klucza imbusowego 8 mm (0.3 in.), aby zrobić miejsce dla oka zaczepowego przyłączanego sprzętu. Następnie dokręcić nakrętkę zabezpieczającą momentem 300 Nm (220 lb.-ft.) przy użyciu klucza 30 mm (1.2 in.).

Aby przyłączyć układ kierowania wymuszonego, pociągnąć sworzeń blokujący (D), podnieść element ustalający (E) i załączyć cięgła układu kierowania wymuszonego. Następnie przestawić element ustalający (E) i sworzeń blokujący (D) w położenia początkowe.

Wymiana na zaczep rolniczy

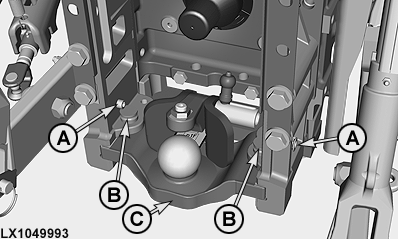

LX1049993-UN-27JUL11

A - Sworzeń blokujący

B - Sworzeń ustalający

C - Wspornik

Zaczep holowniczy ze stałym sworzniem lub zaczep holowniczy typu kulowego można łatwo zdemontować, np. aby zamontować zaczep rolniczy. Wyciągnąć sworznie blokujące (A), wyjąć sworznie ustalające (B) i wyciągnąć wspornik (C) do tyłu.
