Wyświetlacz cyfrowy - interfejs użytkownika

LX1057733-UN-09OCT12

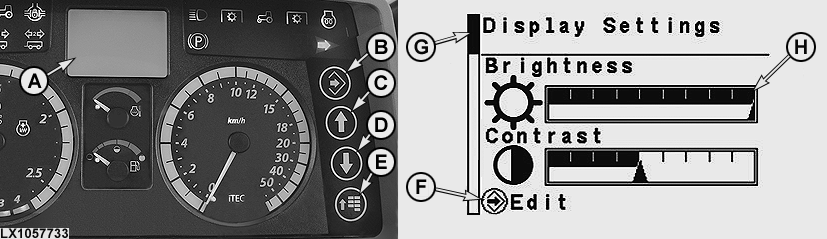

Przykładowy rysunek

A - Wyświetlacz cyfrowy

B - Przycisk zatwierdzania

C - Przycisk strzałki w górę

D - Przycisk strzałki w dół

E - Przycisk menu

F - Funkcja przycisku (funkcje aktualnie przypisane do przycisków B i E)

G - Pasek nawigacji

H - Obszar wprowadzania danych

LX1057734-UN-26JUN12

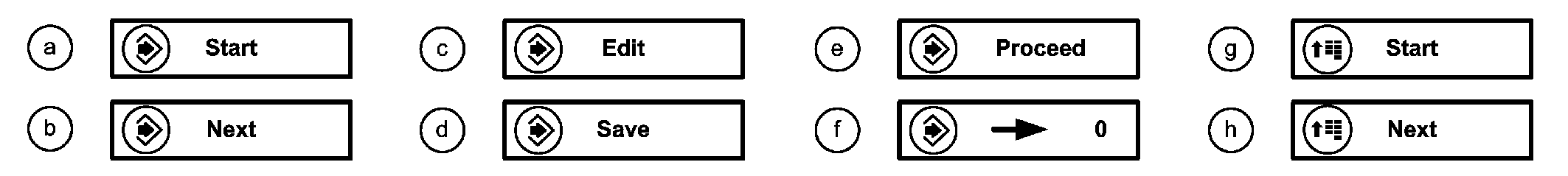

Funkcje przycisków, zestawienie (możliwe funkcje przycisków B i E)

a - Start - nacisnąć przycisk zatwierdzania (B), aby uruchomić funkcję

b - Następny - nacisnąć przycisk zatwierdzania (B), aby przejść do następnej strony

c - Edycja - nacisnąć przycisk zatwierdzania (B), aby edytować wybrane dane

d - Zapamiętywanie - nacisnąć przycisk zatwierdzania (B), zapamiętać zmiany

e - Dalej - nacisnąć przycisk zatwierdzania (B), aby kontynuować

f - Reset - nacisnąć przycisk zatwierdzania (B), aby zresetować aktualne ustawienie

g - Start - nacisnąć przycisk menu (E), aby przejść do Start

h - Następny - nacisnąć przycisk menu (E), aby wejść do następnego menu

W zależności od funkcji wybranej strony, wyświetlone zostaną pola wyboru lub obszary wprowadzania danych, jak np. (H). Aktualne ustawienia można zmieniać w obszarach wprowadzania danych. Obszary wprowadzania danych i pola wyboru wybiera się przyciskiem zatwierdzania. Wartości zmienia się za pomocą przycisków strzałek, a następnie zapamiętuje naciskając przycisk zatwierdzania.

Przyciski (B) i (E) mogą mieć różne funkcje. Jeśli funkcja różni się od funkcji głównej, wyświetlona zostanie pod (F) na dole wyświetlacza cyfrowego. Patrz rysunek "Funkcje przycisków, zestawienie". Na większości stron automatycznie wyświetlany jest opis objaśniający funkcję po wejściu na stronę.

Pasek nawigacji (H) pokazuje aktualną pozycję w menu, jeśli menu składa się z kilku stron (pasek na górze oznacza początek menu; pasek na dole oznacza koniec menu).
