Czyszczenie filtra spalin przy zaparkowanym ciągniku

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

Niemożliwe jest przeprowadzenie czyszczenia filtra spalin przy zaparkowanym ciągniku, jeżeli nie pojawi się jedna z instrukcji dla operatora (patrz obok). Patrz również kroki 1 i 2 pod System oczyszczania spalin, informacja dla operatora, w tej sekcji. Nie inicjować czyszczenia filtra spalin przy zaparkowanym ciągniku, gdy trwa automatyczne czyszczenie filtra spalin.

UWAGA: Postępować zgodnie z Bezpieczne czyszczenie filtra spalin, w sekcji 05.

WAŻNE: Wybrać odpowiednie miejsce do zaparkowania ciągnika i całkowicie opuścić wszelkie narzędzia na podłoże.

Nie można uruchamiać żadnych innych funkcji ciągnika w trakcie czyszczenia filtra spalin przy zaparkowanym ciągniku. Wyjątek stanowią funkcje, które mogą być potrzebne do awaryjnego wyłączenia ciągnika.

Nie rozpoczynać czyszczenia filtra spalin, jeśli wskaźnik poziomu paliwa od dłuższego czasu pokazuje niski poziom.

WSKAZÓWKA: Podczas czyszczenia filtra spalin sterowanie silnika przejmuje kontrolę nad funkcjami silnika. Jest więc normalne, że prędkość silnika ulega zmianom w trakcie procesu czyszczenia. Czas czyszczenia zależy od poziomu nagromadzonej sadzy.

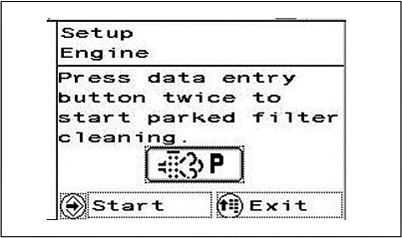

  1. LX1057742
    LX1057742-UN-06JUL12

    Druga strona menu silnika

    LX1056690
    LX1056690-UN-04JUL12

    Zestawienie przycisków

    1 - Przycisk zatwierdzania

    2 - Przełącznik strzałki w górę

    3 - Przełącznik strzałki w dół

    4 - Przycisk menu

    Inicjowanie czyszczenia filtra spalin przy zaparkowanym ciągniku: Wejść na drugą stronę menu silnika na wyświetlaczu cyfrowym, patrz odpowiedni tekst w tej sekcji.

    Wybrać ikonę czyszczenia filtra spalin i nacisnąć przycisk zatwierdzania.

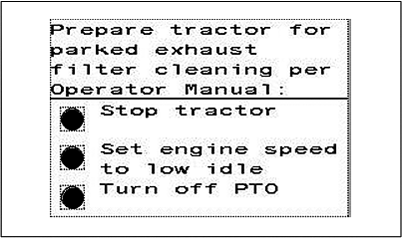

  2. LX1057743
    LX1057743-UN-06JUL12

    Ta strona sprawdza, czy ciągnik jest gotowy do czyszczenia filtra spalin. Jeśli wszystkie warunki są spełnione, będzie to wskazane prze trzy wypełnione kółka.

    • Zatrzymać ciągnik (włączyć blokadę postojową i hamulec postojowy).
    • Wyłączyć przedni i tylny WOM.
    • Ustawić prędkość silnika na wolne obroty jałowe.

    Nacisnąć przycisk menu, aby przejść do następnego kroku.

    Anulowanie funkcji czyszczenia filtra spalin - procedurę można anulować na różne sposoby:

    • Naciskając przycisk menu.
    • Naciskając pedał przyspieszenia.
    • Wyłączając silnik.
    • Włączając tylny WOM.
    • Zmieniając obciążenie układu hydraulicznego.
    • Ruszając pojazdem.

    WSKAZÓWKA: Nie przerywać czyszczenia filtra spalin bez ważnego powodu.

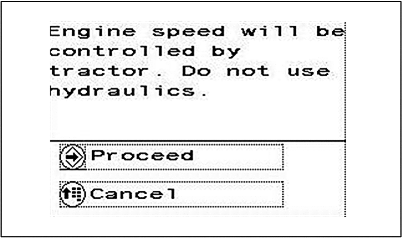

  3. LX1057744
    LX1057744-UN-09JUL12

    Wyświetlane są wskazówki informujące operatora o następujących sytuacjach:

    • Ciągnik przejmie sterowanie prędkością silnika
    • Nie uruchamiać żadnej funkcji ciągnika podczas czyszczenia filtra spalin

    Kontynuować naciskając przycisk zatwierdzania. Anulować naciskając przycisk menu.

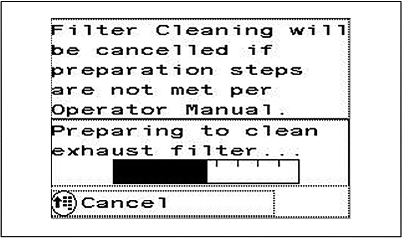

  4. LX1057745
    LX1057745-UN-09JUL12

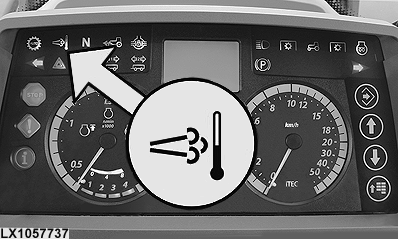

    LX1057737
    LX1057737-UN-06SEP12

    Rozpoczęła się faza przygotowania. Na wyświetlaczu pojawi się pasek statusu pokazujący czas pozostały do rozpoczęcia czyszczenia filtra spalin.

    W samym czasie zapala się kontrolka (patrz strzałka) sygnalizująca czyszczenie filtra spalin.

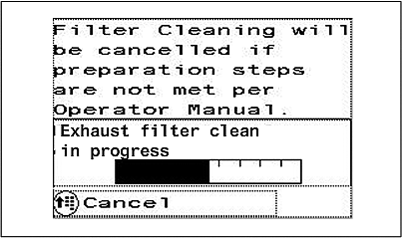

  5. LX1057746
    LX1057746-UN-09JUL12

    Po fazie przygotowania rozpoczyna się faza czyszczenia. Pojawia się drugi pasek statusu pokazujący postęp czyszczenia filtra spalin.


  6. Po zakończeniu procesu czyszczenia filtra spalin na wyświetlaczu pojawi się odpowiedni komunikat.

    Po ok. 30 sekundach zgaśnie kontrolka temperatury spalin i ciągnik może powrócić do pracy.

    WAŻNE: Nie wyłączać silnika natychmiast po zakończeniu czyszczenia filtra spalin. Pozostawić silnik przez kilka minut na wolnych obrotach, aby układ wydechowy mógł się wystarczająco ochłodzić. Nie jest to konieczne, jeśli ciągnik ma pracować bezpośrednio po zakończeniu czyszczenia filtra spalin.

  7. Komunikaty błędów: Komunikaty błędów mogą być generowane w trakcie i po czyszczeniu filtra spalin.

    Komunikat błędu

    Rozwiązanie

    Czyszczenie filtra spalin nie zostało ukończone.

    Jeszcze raz zainicjować czyszczenie filtra spalin przy zaparkowanym ciągniku.

    Jeśli komunikat pojawia się wielokrotnie, skontaktować się z dealerem John Deere™.

    Czyszczenie filtra spalin anulowane. Silnik nie jest na wolnych obrotach jałowych.

    Ustawić prędkość silnika na wolne obroty jałowe. Jeszcze raz zainicjować czyszczenie filtra spalin przy zaparkowanym ciągniku.

    Czyszczenie filtra spalin anulowane. Prędkość kół nie wynosi zero.

    Przygotować ciągnik zgodnie z zaleceniami i nie przemieszczać go podczas czyszczenia filtra spalin. Jeszcze raz zainicjować czyszczenie filtra spalin przy zaparkowanym ciągniku.

    Czyszczenie filtra spalin anulowane. WOM nie jest wyłączony.

    Przygotować ciągnik zgodnie z zaleceniami i nie włączać WOM podczas czyszczenia filtra spalin. Jeszcze raz zainicjować czyszczenie filtra spalin przy zaparkowanym ciągniku.
