Przegląd — bezpieczniki i przekaźniki (LCS) i (FRM) — ciągniki z kabiną od roku modelowego 2013

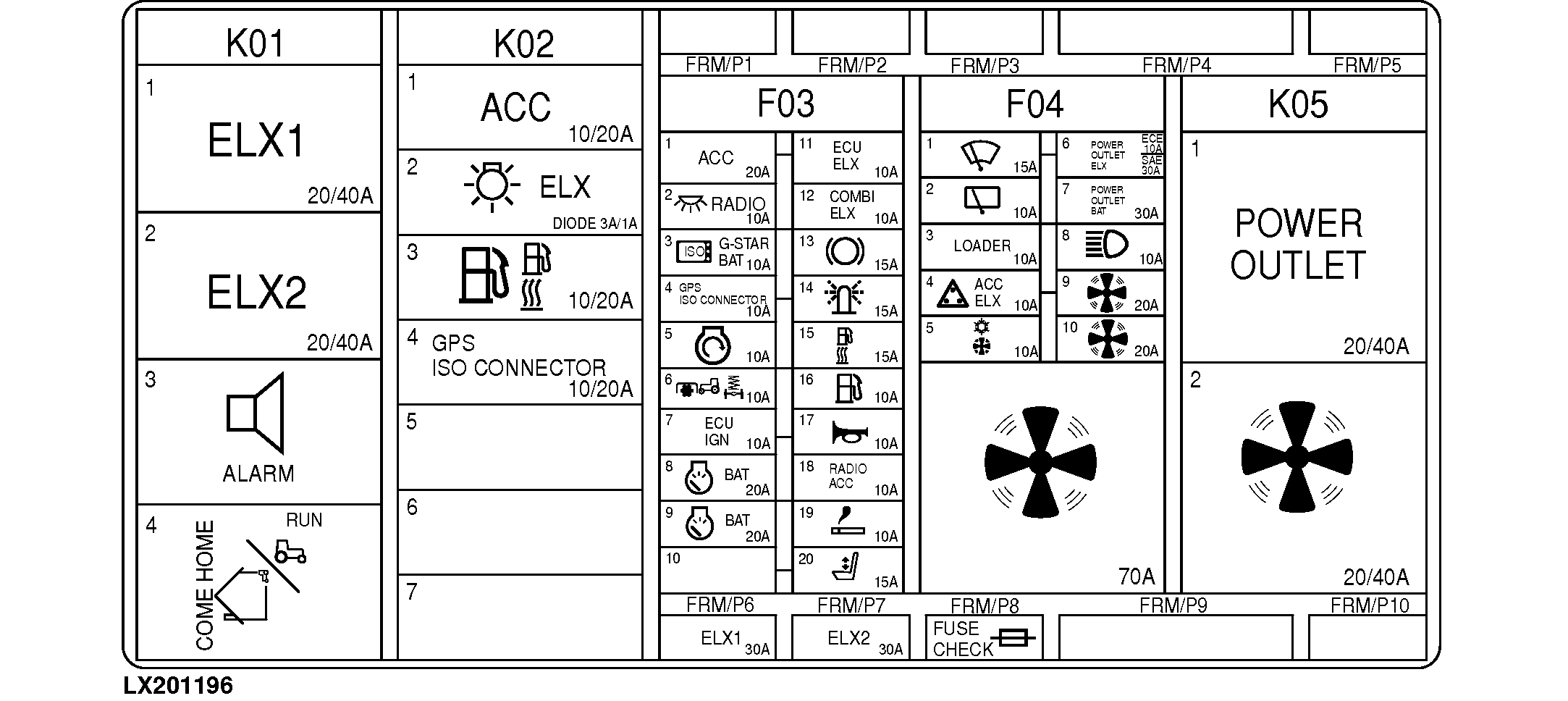

LX201196-UN-31MAR14

Przegląd skrzynki bezpieczników i przekaźników (LCS) i (FRM) — ciągniki z kabiną od roku modelowego 2013

Bezpieczniki i przekaźniki (LCS) i (FRM) — ciągniki z kabiną od roku modelowego 2013
Nr bezpiecznika	Prąd znamionowy (A)	Przeznaczenie	Nr bezpiecznika	Prąd znamionowy (A)	Przeznaczenie
F03LCS/01	20 A	Zasilanie osprzętu (ACC)	F04LCS/01	15 A	Wycieraczka przedniej szyby
F03LCS/02	10 A	Światło sufitowe, światło schodków wejściowych, radio	F04LCS/02	10 A	Wycieraczka tylnej szyby
F03LCS/03	10 A	GreenStar™ (AMS)	F04LCS/03	10 A	Złącze ładowacza czołowego (X037-1F)
F03LCS/04	10 A	Połączenie ISO dla GPS	F04LCS/04	10 A	Złącze osprzętu (X037-3F) Światła przyczepy (jeśli są zamontowane)
F03LCS/05	10 A	Stacyjka	F04LCS/05	10 A	Wentylator, układ klimatyzacji
F03LCS/06	10 A	Przedni zespół sterujący podwozia	F04LCS/06	30 A 10 A	Gniazdo 3-stykowe, szyna gniazd zasilających, gniazdo 7-stykowe (SAE) Gniazdo 3-stykowe, szyna gniazd zasilających (ECE)
F03LCS/07	10 A	Zespół sterujący silnika	F04LCS/07	30 A	Gniazdo 3-stykowe, szyna gniazd zasilających
F03LCS/08	20 A	Zespół przyrządów, światło ostrzegawcze	F04LCS/08	10 A	Światła
F03LCS/09	20 A	Zespół przyrządów, zespół sterujący immobilizera	F04LCS/09	20 A	Silnik wentylatora
F03LCS/10	-	Nieużywany	F04LCS/10	20 A	Silnik wentylatora
F03LCS/11	10 A	Zespół sterujący silnika, zespół sterujący immobilizera	F01FRM/P1		Bezpiecznik zapasowy
F03LCS/12	10 A	Główny zespół sterujący	F01FRM/P2		Bezpiecznik zapasowy
F03LCS/13	15 A	Zespół czujnika pedału hamulca	F01FRM/P3		Bezpiecznik zapasowy
F03LCS/14	15 A	Obrotowe światła sygnalizacyjne	F01FRM/P4		Bezpiecznik zapasowy
F03LCS/15	15 A	Podgrzewacz paliwa	F01FRM/P5		Bezpiecznik zapasowy
F03LCS/16	10 A	Pompa paliwa	F01FRM/P6	30 A	Zasilanie elektroniki
F03LCS/17	10 A	Sygnał dźwiękowy	F01FRM/P7	30 A	Zasilanie elektroniki
F03LCS/18	10 A	Radio	F01FRM/P8	——	Tester bezpieczników
F03LCS/19	10 A	Zapalniczka	F01FRM/P9		Bezpiecznik zapasowy
F03LCS/20	15 A	Siedzisko operatora	F01FRM/P10		Bezpiecznik zapasowy
Nr przekaźnika	Prąd znamionowy (A)	Przeznaczenie	Nr przekaźnika	Prąd znamionowy (A)	Przeznaczenie
K01LCS/1	20/40 A	Przekaźnik zasilania elektroniki (ELX1)	K02LCS/1	10/20 A	Przekaźnik zasilania osprzętu (ACC)
K01LCS/2	20/40 A	Przekaźnik zasilania elektroniki (ELX2)	K02LCS/2	1 A	Dioda zasilania elektroniki
K01LCS/3	—	Alarm akustyczny, informacje o podzespołach	K02LCS/2	3 A	Dioda alarmu akustycznego
K01LCS/4	—	Złącze funkcji awaryjnej, informacje o podzespołach	K02LCS/3	10/20 A	Przekaźnik pompy paliwa i podgrzewacza paliwa
			K02LCS/4	10/20 A	Przekaźnik GreenStar™ (AMS)
K04LCS/1	70 A	Przekaźnik wentylatora	K02LCS/5		Nieużywany
			K02LCS/6		Nieużywany
K05LCS/1	20/40 A	Przekaźnik gniazda 3-stykowego	K02LCS/7		Nieużywany
K05LCS/2	20/40 A	Przekaźnik układu klimatyzacji
