Wstępny montaż obciążnika stabilizacyjnego

UWAGA: Podczas wykonywania niżej opisanych prac przedsięwziąć środki bezpieczeństwa.

UWAGA: Wybrać sprzęt do podnoszenia i przenoszenia odpowiedni dla masy 900 kg (1985 lb) lub 1150 kg (2535 lb).

UWAGA: Stosować tylko zalecane urządzenia podnoszące.

UWAGA: Przestrzegać zasad bezpieczeństwa. Nie stawać pod podniesionym ciężarem.

WSKAZÓWKA: Aby ułatwić transport obciążnika, wygodnie jest zmontować go wstępnie na palecie. Upewnić się, że nośność palety jest wystarczająca.



LX013997
LX013997-UN-02APR96

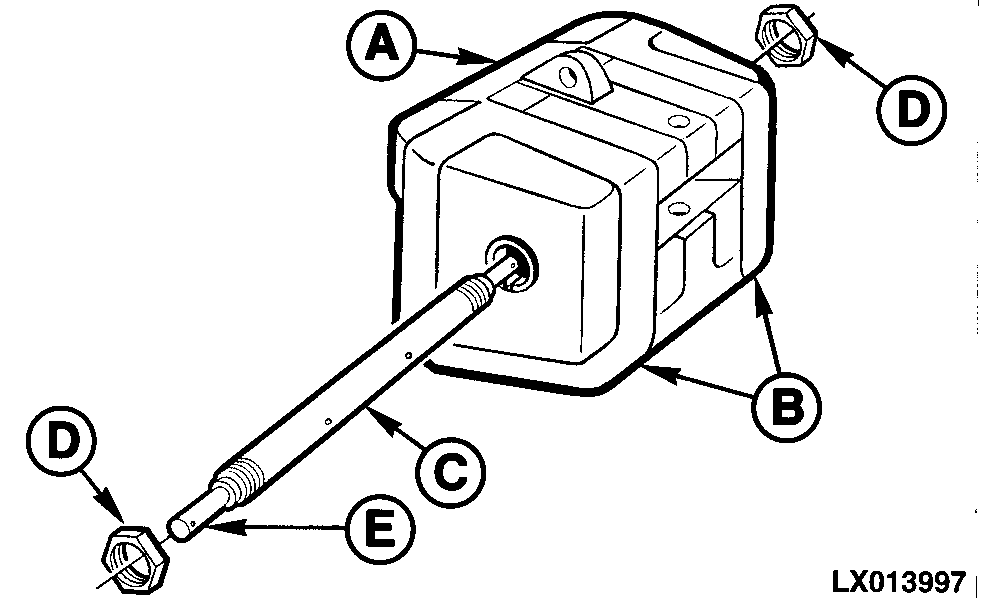

Przy użyciu sprzętu do podnoszenia opuścić środkowy obciążnik (A) na poziomą powierzchnię.

Rozmieścić boczne obciążniki (B) po bokach obciążnika środkowego i założyć wałek nośny (C).

Dokręcić nakrętki (D) momentem 300 Nm (220 lb-ft).

Jeżeli obciążnik ma być zawieszony na układzie trzypunktowym, wyregulować sworznie (E) na ich maksymalną długość.

LX013999
LX013999-UN-02APR96

Jeżeli montowany jest tylko środkowy obciążnik, to po każdej stronie wałka nośnego należy założyć tuleje dystansowe (A).

Dokręcić nakrętki momentem 300 Nm (220 lb-ft).

LX012554
LX012554-UN-27JUN96

Przy montowaniu do obciążnika podstawowego o masie 60 kg (130 lb), po obu wewnętrznych stronach należy założyć podkładki dystansowe (A).

Przy montowaniu do głównego obciążnika o masie 110 kg (240 lb) podkładki dystansowe nie są potrzebne.

Włożyć śruby z gniazdem sześciokątnym (C) od strony wewnętrznej i zakręcić nakrętki (B).

LX014001
LX014001-UN-02APR96

Jeżeli obciążnik stabilizacyjny jest montowany na trzypunktowym układzie zawieszenia, należy założyć wspornik cięgła górnego. Założyć i zabezpieczyć sworzeń (A). Wyregulować głębokość, na jaką śruba (B) jest wkręcana we wspornik cięgła górnego tak, aby śruba zetknęła się z obciążnikiem stabilizacyjnym, a następnie zakontrować śrubę.

Wspornik cięgła górnego ma wgłębienie (C), w którym mogą być przechowane podkładki dystansowe, gdy nie są używane.

Gdy cięgło górne nie jest używane, jest przechylone i przymocowane powyżej otworu (D) przy obciążniku.
